کابل ADSS چیست؟

خود نگهدارنده تمام دی الکتریککابل (ADSS) نوعی کابل فیبر نوری استبه اندازه کافی قوی است که بتواند خود را بین سازه ها بدون استفاده از عناصر فلزی رسانا نگه دارد.این توسط ابزار برق استفاده می شود شرکت‌ها به‌عنوان یک رسانه ارتباطی، در امتداد خطوط انتقال هوایی موجود نصب می‌شوند و اغلب ساختارهای پشتیبانی مشابهی با هادی‌های الکتریکی دارند.

ADSS جایگزینی برای OPGW و OPAC با هزینه نصب کمتر است.کابل های ADSS که به اندازه کافی قوی برای نصب کابل بین برج های پشتیبانی تا 700 متر طراحی شده اند، سبک وزن و قطر کمی دارند و وزن کابل ها و بارهای وارد شده بر سازه برج توسط باد و یخ را کاهش می دهند.

کابل به گونه ای طراحی شده است که فیبرهای نوری شیشه داخلی با فشار کم یا بدون فشار پشتیبانی می شوند تا تلفات نوری کم در طول عمر کابل حفظ شود.کابل برای جلوگیری از تخریب فیبر نوری توسط رطوبت، روکشی دارد.این ژاکت همچنین از عناصر استحکام پلیمری در برابر اشعه UV خورشید محافظت می کند.

با استفاده از فیبرهای تک حالته و طول موج های نوری 1310 یا 1550 نانومتری، مدارهایی تا 100 کیلومتر بدون تکرار کننده امکان پذیر است.یک کابل می تواند تا 864 فیبر را حمل کند.

جزئیات ساخت و ساز

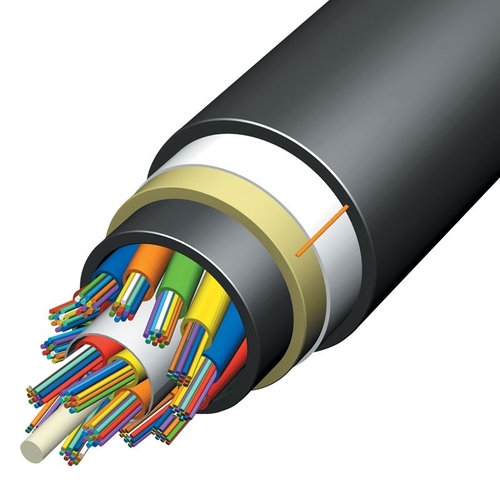

هیچ سیم فلزی در کابل ADSS استفاده نمی شود.فیبرهای نوری یا در لوله‌های بافر شل پشتیبانی می‌شوند، یا در یک پیکربندی نواری چیده شده‌اند.برای جلوگیری از فشار بر روی الیاف، اکثر انواع فیبر را فراهم می کنندers با طول شلی بیش از حد در مقایسه با طول عضو نگهدارنده.

برای دهانه‌های طولانی‌تر، رایج‌ترین طرح استحکام خود را از نخ‌های الیاف آرامید می‌گیرد که برای جلوگیری از خروج آب پوشش داده می‌شوند.الفرامیدعضو استحکام نخ، هسته ای را احاطه کرده است که از چندین لوله بافر تشکیل شده است، که هر کدام حاوی الیاف متعددی است که همگی یک هسته پلاستیکی را احاطه کرده اند.غلاف بیرونی از آب و نور خورشید محافظت می کند.نسخه دیگر شامل یک لوله مرکزی بزرگ است که شامل چندین ساختار مسطح و نازک به نام نوارهای فیبر است.این شامل 6 یا 12 الیاف است که بین لایه‌های یک ماده نوار مانند لمینت شده است.

نوع دیگری از طراحی از چهار رشته استحکام پلاستیکی تقویت‌شده با شیشه و لوله‌های بافر شل که به یک مجموعه کابلی شده و توسط یک ژاکت محافظت می‌شوند، استفاده می‌کند.

لوازم جانبی و نصب

اتصالات مورد استفاده با کابل ADSS ممکن است از نوع کششی باشد، در بن بست هایی که کابل به پایان می رسد یا جهت آن را تغییر می دهد، یا ممکن است از نوع تعلیق باشند، فقط وزن دهانه را با کشش منتقل شده از دهانه بعدی کابل نگه می دارند.میله های تقویت کننده در بن بست ها استفاده می شود و گاهی اوقات ممکن است در دو طرف تکیه گاه تعلیق استفاده شود.ارتعاش بادی ناشی از باد ممکن است عاملی در دهانه‌های طولانی‌تر باشد زیرا کابل‌های ADSS وزن سبک، کشش نسبتاً بالا و خود میرایی کمی دارند.در صورت نیاز ممکن است دمپرهای ضد لرزش در هر دهانه نزدیک نقاط پشتیبانی نصب شود.لوازم جانبی را نباید مستقیماً به کابل بست، بلکه باید روی میله های تقویت کننده، کابل را از آسیب الکتریکی و مکانیکی محافظت کرد.جعبه های پایانه برای محصور کردن و محافظت از اتصالات بین کابل ADSS و کابل "در داخل کارخانه" استفاده می شود.

کابل ADSS را می توان با استفاده از روش های Live-line بر روی یک خط انتقال انرژی نصب کرد.کابل های فیبر به طور کلی بر روی بازوهای متقاطع پایینی برج پشتیبانی می شوند که فاصله خوبی را از زمین فراهم می کند.هنگامی که فیبرها در وسط یک برج نصب می شوند، بعید است کابل فیبر به هادی های پر انرژی برخورد کند.در مقایسه با کابل های فلزی از وزن و نیرو کمتری برای نصب استفاده می شود، بنابراین می توان از تجهیزات سبک تری استفاده کرد.

روش نصب شبیه به نصب هادی های سقفی است، با دقت برای جلوگیری از خم شدن بیش از حد کابل، و تنظیم افتادگی دهانه های جداگانه مانند کابل های فلزی.

نتیجه

کابل ADSS برای نصب در محیط های توزیع و همچنین انتقال ایده آل است.از آنجایی که کابل‌های ADSS راه‌حل بهینه‌ای را برای ترکیب وسیع‌تری از تعداد فیبر و طول دهانه ارائه می‌دهند، طراحان سیستم کابل‌کشی هوایی بیشتر و بیشتر تمایل دارند از آن‌ها برای ارتباطات راه دور مانند برق و مخابرات استفاده کنند.س، و گروه های شبکه خصوصی.ترکیب راحتی
