کابل فیبر نوری زره پوش نوار فولادی کانال و نصب هوایی
این مشخصات الزامات طراحی ساختار، استانداردهای مکانیکی، فیزیکی و عملکردی برای تامین کابل های فیبر نوری را پوشش می دهد.ویژگی های شرح داده شده در این سند برای ارائه اطلاعات در مورد عملکرد کابل نوری در نظر گرفته شده است.
کابل اسعلامت گذاری گرما
هر کابل دارای اطلاعات زیر است که به وضوح بر روی ژاکت بیرونی کابل ها مشخص شده است:
آ.نام سازنده.
بسال تولید کننده
جنوع کابل و فیبر
دعلامت طول (چاپ روی هر متر به طور معمول)
ه.یا به عنوان نیاز مشتری.
مشخصات فنی
| نوع کابل |
GYTS |
| نوع فیبر |
G652D |
| کاربرد |
ارتباطات از راه دور، LAN |
| روش های نصب توصیه شده |
داکت یا هوایی |
| محیط |
فضای باز |
| محدوده دما |
-40 تا 70 درجه سانتیگراد |
مشخصات فیبر
| پارامتر فنی فیبر نوری تک حالته ITU-T G.652D (B1.3) |
| ویژگی های نوری |
|
|
|
| قطر میدان حالت (MFD) |
1310 نانومتر
1550 نانومتر
|
0.4±9.2
0.8±10.4
|
میکرومتر
میکرومتر
|
| طول موج قطع (λcc) |
|
≤1260 |
نانومتر |
| ضریب تضعیف |
1310 نانومتر
1383 نانومتر
1550 نانومتر
|
0.35
0.35
0.22
|
دسی بل در کیلومتر
دسی بل در کیلومتر
دسی بل در کیلومتر
|
| از دست دادن خمش ماکرو |
φ75 میلی متر، 100 دایره، در 1550 نانومتر |
≤0.1 |
دسی بل |
| عدم یکنواختی تضعیف |
|
≤0.05 |
دسی بل |
| ضریب پراکندگی |
1288 ~ 1339 نانومتر
1271 ~ 1360 نانومتر
1550 نانومتر
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| طول موج پراکندگی صفر |
|
1300 تا 1324 |
نانومتر |
| حداکثر شیب پراکندگی صفر |
|
0.093 ≤ |
Ps/(nm2کیلومتر) |
| شاخص شکست گروهی (مقدار معمولی) |
1310 نانومتر
1550 نانومتر
|
1.466
1.467
|
|
| مشخصه هندسی |
|
|
|
| قطر روکش |
|
125.0±1.0 |
میکرومتر |
| خطای تمرکز هسته/روکش |
|
≤0.8 |
میکرومتر |
| روکش غیر دایره ای |
|
≤1.0 |
% |
| قطر پوشش |
|
10±245.0 |
میکرومتر |
| خطای تمرکز روی پوشش/روکش |
|
≤12.0 |
میکرومتر |
| غیر دایره ای بودن پوشش |
|
≤8 |
% |
| قطر پوشش رنگی |
|
15±250.0 |
میکرومتر |
| مشخصه مکانیکی |
|
|
|
| حلقه زنی (شعاع) |
|
≥4 |
متر |
| اثبات استرس |
|
0.69 |
GPA |
| نیروی نوار پوشش |
مقدار متوسط
اوج ارزش
|
1.0-5.0
1.3-8.9
|
ن
ن
|
| پارامتر حساسیت به خوردگی تنش دینامیکی (nدارزش) |
|
≥20 |
|
استانداردسیرنگمندندان شناسی ازفیبر
| خیر |
1 |
2 |
3 |
4 |
5 |
6 |
| رنگ |
آبی |
نارنجی |
سبز |
رنگ قهوه ای |
سنگ لوح |
سفید |
| خیر |
7 |
8 |
9 |
10 |
11 |
12 |
| رنگ |
قرمز |
مشکی |
رنگ زرد |
بنفش |
رنگ صورتی |
آبی |

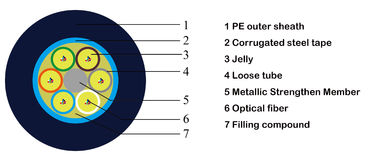

کابلطرح
| مورد |
شرح |
| شماره مدل |
GYTS |
| 1. تعداد فیبر |
2-6 |
12 |
24 |
36 |
48 |
72 |
96 |
144 |
| 2. قطر کابل (MM) |
0.2±8.8 |
0.2±9.1 |
0.2±9.6 |
0.2±10.2 |
0.2±11.7 |
0.2±14.2 |
| 3. وزن کابل (کیلوگرم) |
82 |
96 |
|
120 |
140 |
203 |
| 4. عضو قوای مرکزی |
|
| -مواد |
سیم فولادی |
| -قطر |
1.4 میلی متر |
2.0 میلی متر |
| -غلاف PE |
خیر |
آره |
| 5. شل لوله |
|
| -مواد |
PBT |
| -نوع ترکیب پرکننده |
ژله |
| -نهلوله شل |
1 |
2 |
4 |
3 |
4 |
6 |
8 |
12 |
| 6. پرکننده |
|
| -مواد |
PP |
| -نهاز پرکننده ها |
4 |
3 |
1 |
2 |
1 |
0 |
| 7. مونتاژ لوله |
|
| چیدمان لوله |
1+5 |
1+6 |
1+8 |
1+12 |
| - نوع رشته |
SZ |
| 8. سیستم مسدود کننده آب |
|
| -مواد |
ترکیب پرکننده |
| 9. زره |
|
| -مواد |
نوار فولادی |
| 10. غلاف بیرونی |
|
| -مواد |
پلی اتیلن |
| -ضخامت |
1.5mm±0.2mm |
| 11. علامت گذاری غلاف |
|
| -نوع علامت گذاری |
چاپ لیزری |
ویژگی های کابل
| مورد |
شرح |
| استحکام کششی (N) |
بلند مدت |
600 |
| کوتاه مدت |
1500 |
| خرد کردن (N/100mm) |
بلند مدت |
300 |
| کوتاه مدت |
1000 |
| حداقلشعاع خم شدن |
استاتیک |
10D |
| پویا |
20D |
| محدوده دما (℃) |
عمل |
-40 - +70 درجه سانتیگراد |
| نصب و راه اندازی |
-10 - +60 درجه سانتیگراد |
| ذخیره سازی |
-40 - +70 درجه سانتیگراد |
عملکرد کابل
| مورد |
آزمایش کردن |
روش آزمون |
نتیجه آزمایش |
| 1 |
استحکام کششی
IEC 60794-1-E1
|
بار کششی: 1500 نیوتن
زمان: 1 دقیقه
طول کابل: ≥50 متر
|
تغییر تلفات≤0.1dB@1550nm
بدون شکستن الیاف و بدون آسیب به غلاف
|
| 2 |
تأثیر
IEC 60794-1-E4
|
ارتفاع: 1 متر
وزن: 1 کیلوگرم
نقطه ضربه: ≥5
چرخه ضربه: حداقل 3 چرخه در هر نقطه
|
تغییر تلفات≤0.1dB@1550nm
بدون شکستن الیاف و بدون آسیب به غلاف
|
| 3 |
خم شدن مکرر
IEC 60794-1-E6
|
قطر خمشی: 25 برابر قطر خارجی کابل
بار اعمال شده: 25 کیلوگرم
چرخه خمش: 30 بار
سرعت خمش: 1 چرخه در 2 ثانیه
|
تغییر تلفات≤0.1dB@1550nm
بدون شکستن الیاف و بدون آسیب به غلاف
|
| 4 |
پیچ خوردگی
IEC 60794-1-E7
|
طول پیچ خوردگی: 1 متر
بار اعمال شده: 25 کیلوگرم
زاویه پیچش: 90± یا 180+
چرخه پیچش: ≥10 بار
|
تغییر تلفات≤0.1dB@1550nm
بدون شکستن الیاف و بدون آسیب به غلاف
|
| 5 |
نفوذ آب
IEC 60794-1-F5B
|
ارتفاع آب: 1 متر
طول کابل: 3 متر
زمان نگهداری: 24 ساعت
|
از طرف مقابل کابل آب نشت نمی کند |
| 6 |
درجه حرارت
IEC 60794-1-F1
|
مرحله دما: 20+->-40 درجه سانتی گراد > 70+->+20 درجه سانتی گراد
زمان نگهداری: 24 ساعت در هر مرحله
چرخه: 2 بار
|
تغییر تلفات≤0.1dB@1550nm
بدون شکستن الیاف و بدون آسیب به غلاف
|
| 7 |
جریان مرکب
IEC 60794-1-E14
|
طول نمونه: 30 سانتی متر
دما: 70℃±2℃
زمان نگهداری: 24 ساعت
|
بدون جریان مرکب |
بسته بندی و حمل و نقل
کابل در طول های مشخص شده در PI یا طبق نیاز عرضه می شود.هر طول بر روی یک درام چوبی غیر قابل برگشت جداگانه ارسال می شود.حداقل قطر بشکه درام کمتر از 30 برابر قطر کابل نخواهد بود.
کابل روی هر قرقره کاملاً با یک پوشش حرارتی پوشانده می شود که با تسمه های بسته بندی به کابل بسته می شود.این روکش قابل استفاده مجدد است و محافظت حرارتی و UV عالی را ارائه می دهد.
برای جلوگیری از نفوذ آب، انتهای کابل با درپوش های محافظ پلاستیکی آب بندی می شود.انتهای آن برای آزمایش به راحتی در دسترس خواهد بود.یک گزارش آزمایش بازرسی نهایی با داده های عملکرد میرایی برای هر فیبر در داخل درام ضمیمه شده است.
