ADSS درب درب تمام دی الکتریک خودپذیر کابل فیبر نوری
کابل فیبر نوری
توضیحات
این مشخصات شامل الزامات طراحی برای استانداردهای ساختاری، مکانیکی، فیزیکی و عملکردی برای تامین کابل های فیبر نوری است.ویژگی های شرح داده شده در این سند به منظور ارائه اطلاعات در مورد عملکرد کابل نوری
ویژگی های ساختاری
لوله گشاده با عضو تقویت کننده غیر فلزی
رشته های آریادی با انعطاف پذیری بالا
قابلیت کار در یک میدان الکتریکی تا 25KV/m برای مدت طولانی
مشخصات فیبر
| پارامتر فنی فیبر نوری تک حالت ITU-T G.652D (B1.3) |
| ویژگی های نوری |
|
|
|
| قطر میدان حالت (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
μm
μm
|
| طول موج قطع (λcc) |
|
≤1260 |
nm |
| ضریب کاهش |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| از دست دادن انعطاف ماکرو |
φ75mm، 100 دایره، در 1550nm |
≤0.1 |
دی بی |
| عدم یکنواختی کاهش |
|
≤0.05 |
دی بی |
| ضریب پراکندگی |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤8
|
Ps/ ((nm.km)
Ps/ ((nm.km)
Ps/ ((nm.km)
|
| طول موج پراکندگی صفر |
|
1300~1324 |
nm |
| حداکثر شیب صفر پراکندگی |
|
≤0.093 |
Ps/(nm2.km) |
| شاخص شکستگی گروه (ارزش معمولی) |
1310nm
1550nm
|
1.466
1.467
|
|
| ویژگی های هندسی |
|
|
|
| قطر پوشش |
|
125.0±10 |
μm |
| خطای تمرکز هسته / پوشش |
|
≤0.8 |
μm |
| پوشش غیر دایره ای |
|
≤1.0 |
% |
| قطر پوشش |
|
245.0±10 |
μm |
| خطای تمرکز پوشش/پوش |
|
≤120 |
μm |
| پوشش غیر دایره ای |
|
≤8 |
% |
| قطر پوشش رنگی |
|
250.0±15 |
μm |
| ویژگی های مکانیکی |
|
|
|
| کرلینگ (قطر) |
|
≥4 |
m |
| فشار ثابت |
|
>0.69 |
متوسط |
| نیروی نوار پوشش |
ارزش متوسط
مقدار اوج
|
1.۰-۵0
1.3-8.9
|
N
N
|
| پارامتر حساسیت به خوردگی تحت فشار پویا (ndارزش) |
|
≥20 |
|
خواص
این سیستم می تواند تا 288 فیبر نوری را پوشش دهد.
طراحی سبک وزن باعث اضافه کردن بار کمتری به برج می شود و می تواند تا 1500 متر باشد.
عملکرد ضد کششی قوی بیش از 90KN دارد.
ساختار غیر فلزی عایق خوبی و مقاومت بسیار عالی در برابر رعد و برق را فراهم می کند.
نخ های آریام به طور مساوی توزیع شده و فرآیندهای تولید خوبی دارند، که منجر به عملکرد عالی فشار / تنش می شود.
عملکرد ضد گلوله ای بسیار خوبی داره
عملکردی عالی در برابر ردیابی دارد.
سیستم می تواند بدون قطع برق نصب شود و انتقال عادی کابل تحت تاثیر خط خط برق قرار نخواهد گرفت.

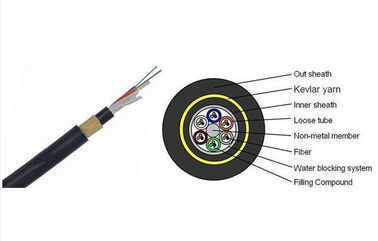

طراحی کابل
| ماده |
توضیحات |
| شماره مدل |
ADSS-12B1-100-PE |
ADSS-24B1-100-PE |
ADSS-48B1-100-PE |
| 1تعداد فیبر ها |
12 |
24 |
48 |
| 2قطر کابل |
11.6±0.3mm |
12.4±0.3mm |
| 3وزن کابل |
۱۱۷ کیلوگرم |
130 کیلوگرم |
| 4. عضو نيروهاي مرکزي |
|
| -مواد |
FRP |
| 5. لوله گشاده |
|
| -مواد |
PBT |
| شماره لوله گشاده |
2 |
4 |
4 |
| تعداد فیبر در هر لوله |
6 |
6 |
12 |
| - نوع ترکیب پرکننده |
ژله |
| 6. پرکننده |
|
| -مواد |
PP |
| -نه پر کننده |
4 |
2 |
2 |
| 7. مونتاژ لوله |
|
| -توپ طرح |
1+6 |
| -نوع گير انداختن |
SZ |
| 8. سيستم آب بندي |
|
| -مواد |
مخلوط پرکننده ((یا نوار مسدود کننده آب) |
| 9پوشش هسته |
|
| -مواد |
نوار پلی استری |
| 10عضو نيرومند |
|
| -مواد |
نخ آرامید |
| 11پوشش داخلی |
|
| -مواد |
MDPE |
| - ضخامت |
0.8mm±0.2mm |
| 12. پوشش بیرونی |
|
| -مواد |
HDPE |
| - ضخامت |
1.8mm±0.2mm |
| 13. علامت گذاری پوشش |
|
| - نوع علامت گذاری |
چاپ لیزر |
میدان های قابل استفاده عبارتند از:
مخابرات راه دور، LAN در مناطق ولتاژ بالا، یا دسترسی به شبکه مخابراتی.سیستم های انتقال برق در مناطق با فعالیت شدید رعد و برق و تداخل الکترومغناطیسی بالا.
گواهینامه و سوالات عمومی
REACH، ROHS، گواهینامه مخابرات TLC، گواهینامه سیستم مدیریت محیط زیست، ISO9001:2000گواهی ثبت اختراع مدل مفید
