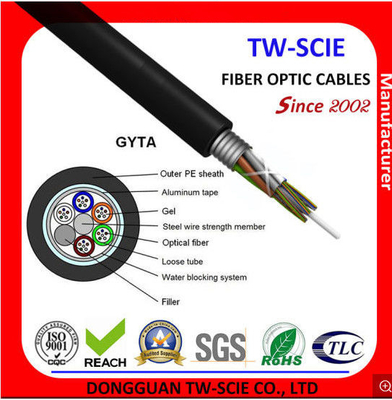

غلاف پلی اتیلن G652D کابل فیبر نوری GYTA در فضای باز
کابل های فیبر نوری GYTA Armored Loose Tube Single Jacket/Single Armor برای ارائه فیبر بالا طراحی شده اند. انعطاف پذیری و تطبیق پذیری مورد نیاز برای سخت ترین تاسیسات امروزی، از جمله کانال و مجرای زیرزمینی
مشخصات
1. نوار آلومینیومی راه راه مقاومت کششی و له شدن بالایی را ارائه می دهد
2. ژل مخصوص در لوله، محافظت از الیاف سیتیکال را ارائه می دهد
3. با سیم فولادی عضو قدرت مرکزی
4. ژاکت پلی اتیلن ضد اشعه ماوراء بنفش
5-مقاوم در برابر تغییرات دمای چرخه دمای بالا و پایین، که منجر به ضد پیری و طول عمر طولانی‌تر می‌شود.
کاربرد
1. ستون فقرات ارتباط صوتی یا داده ای بین ساختمانی.
2. نصب شده در کانال، مجرای زیرزمینی.
ویژگی های نوری
|
نوع فیبر |
G.652 |
G.655 |
50/125^m |
62.5/125^m |
|
|
تضعیفی (+20X) |
850 نانومتر |
|
|
<3.0 دسی بل در کیلومتر |
<3.3 دسی بل در کیلومتر |
|
1300 نانومتر |
|
|
<1.0 دسی بل در کیلومتر |
<1.0 دسی بل در کیلومتر |
|
|
1310 نانومتر |
<0.36 دسی بل در کیلومتر |
<0.40 دسی بل در کیلومتر |
|
|
|
|
1550 نانومتر |
<0.22 دسی بل در کیلومتر |
<0.23 دسی بل در کیلومتر |
|
|
|
|
پهنای باند |
850 نانومتر |
|
|
> 500 مگاهرتز کیلومتر |
> 200 مگاهرتز کیلومتر |
|
1300 نانومتر |
|
|
> 500 مگاهرتز کیلومتر |
> 500 مگاهرتز کیلومتر |
|
|
روزنە عددی |
|
|
0.015±0.200 NA |
0.015±0.275 NA |
|
|
طول موج قطع کابل سی سی |
<1260 نانومتر |
<1450 نانومتر |
|
|
|
ساختار و مشخصات فنی
|
فیبر شمردن |
اسمی قطر (میلی متر) |
اسمی وزن (کیلوگرم/کیلومتر) |
ماکس فیبر |
حداکثر تعداد |
بار کششی مجاز (N) |
مقاومت له شدن مجاز |
||
|
کوتاه مدت |
بلند مدت |
کوتاه مدت |
بلند مدت |
|||||
|
2 تا 36 |
10.3 |
109 |
6 |
6 |
1500 |
600 |
1000 |
300 |
|
38 تا 72 |
11.5 |
145 |
12 |
6 |
1500 |
600 |
1000 |
300 |
|
74 تا 96 |
13.5 |
175 |
12 |
8 |
1500 |
600 |
1000 |
300 |
|
98 تا 120 |
14.8 |
209 |
12 |
10 |
1700 |
600 |
1000 |
300 |
|
122 تا 144 |
16.6 |
249 |
12 |
12 |
2000 |
600 |
1000 |
300 |
|
146 ~ 216 |
16.7 |
254 |
12 |
18 (2 لایه) |
2000 |
600 |
1000 |
300 |
|
218 تا 288 |
19.0 |
325 |
12 |
24 (2 لایه) |
2500 |
600 |
1000 |
300 |
توجه: این دیتاشیت فقط می تواند مرجع باشد، اما مکمل قرارداد نیست.لطفا با فروشندگان ما تماس بگیرید
برای اطلاعات دقیق تر
ما کابل را تولید و آزمایش می کنیم که مطابق با استاندارد زیر است:
|
عملکرد مکانیکی |
|
|
حداکثر عملکرد تنش |
IEC 60794-1-2-E |
|
حداکثرتنش عملیات |
IEC 60794-1-2-E1 |
|
تست خرد کردن |
IEC 6079 -1-2-E3 |
|
تست ضربه |
IEC 60794-1-2-E4 |
|
خم شدن مکرر |
IEC 60794-1-2-E6 |
|
تست پیچشی |
IEC 60794-1-2-E7 |
|
خم شدن کابل |
IEC 60794-1-2-E11A |
|
ضریب تضعیف |
ITU-T G.652 |
|
تست سازه |
IEC-60793-1-20 |
|
عملکرد زیست محیطی |
|
|
چرخه دما |
IEC 60794-1-2-F1 |
|
نفوذ آب |
IEC 60794-1-2-F5B |
|
بایگانی جریان مرکب |
IEC 60794-1-E14 |
