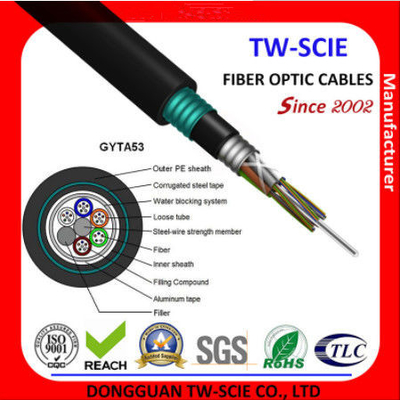

کابل فیبر نوری دفن مستقیم 48 هسته ای کابل زرهی انعطاف پذیر GYTA53 با سیستم مسدود کننده آب خوب

موارد

شرح

تعداد فیبر

2-288 هسته

فیبر

نوع

G652D/G657A/OM1/OM2/OM3/OM4

قطر

250 میکرومتر

عضو قدرت

مواد

نوار استیل و ایگلس

غلاف داخلی

مواد

پلی اتیلن

قطر

/

غلاف بیرونی

مواد

پلی اتیلن

قطر

12.5 ~ 16.5 میلی متر

اندازه کابل (ارتفاع * عرض)

/

وزن کابل

155 ~ 255 کیلوگرم ± 1 کیلوگرم

محدوده دمای نصب (ºC)

-20+60

دمای عملیات و انتقال (ºC)

-40+70

حداقل شعاع خمشی (mm)

بلند مدت

10D

خم شدن حداقل
شعاع (میلی متر)

کوتاه مدت

20D

حداقل مجاز
مقاومت کششی (N)

بلند مدت

3000

حداقل مجاز
مقاومت کششی (N)

کوتاه مدت

4000

بار خرد کردن (N/100mm)

بلند مدت

300

بار خرد کردن (N/100mm)

کوتاه مدت

1000

سبک فیبر

واحد

اس ام
G652

اس ام
G652D

MM
50/125

MM
62.5/125

MM
OM3-300

وضعیت

نانومتر

1310/1550

1310/1550

850/1300

850/1300

850/1300

تضعیفی

دسی بل در کیلومتر

≤

≤

≤

≤3.0/1.0

≤3.0/1.0

0.36/0.23

0.34/0.22

3.0/1.0

----

----

پراکندگی

1550 نانومتر

Ps/(nm*km)

----

≤18

----

----

پراکندگی

1625 نانومتر

Ps/(nm*km)

----

≤22

----

----

پهنای باند

850 نانومتر

MHZ.KM

----

----

>=400

>=160

پهنای باند

1300 نانومتر

MHZ.KM

----

----

>=800

>=500

طول موج پراکندگی صفر

نانومتر

1300-1324

>=1302،
≤1322

----

----

>= 1295،
≤1320

شیب پراکندگی صفر

نانومتر

0.092 ≤

0.091 ≤

----

----

----

PMD حداکثر فیبر فردی

≤0.2

≤0.2

----

----

≤0.11

ارزش پیوند طراحی PMD

Ps(nm2*k
م)

≤0.12

≤0.08

----

----

----

طول موج قطع فیبر λc

نانومتر

>= 1180،
≤1330

>=1180،
≤1330

----

----

----

کابل کشی
طول موج λcc

نانومتر

≤1260

≤1260

----

----

----

MFD

1310 نانومتر

ام

9.2+/-0.4

9.2+/-0.4

----

----

----

1550 نانومتر

ام

10.4+/-0.8

10.4+/-0.8

----

----

----

عددی
دیافراگم (NA)

----

----

0.200+/
-0.015

0.275+/-0.
015

0.200+/-0
0.015

مرحله (میانگین دو جهته
اندازه گیری)

دسی بل

≤0.05

≤0.05

≤0.10

≤0.10

≤0.10

بی نظمی در فیبر
طول و نقطه

دسی بل

≤0.05

≤0.05

≤0.10

≤0.10

≤0.10

ناپیوستگی

تفاوت پس پراکنده
ضریب

دسی بل در کیلومتر

≤0.05

≤0.03

≤0.08

≤0.10

≤0.08

یکنواختی تضعیف

دسی بل در کیلومتر

≤0.01

≤0.01

دیماتر هسته

ام

50+/-1.0

62.5+/-2.5

50+/-1.0

قطر روکش

ام

125.0+/-0.1

125.0+/-0.1

125.0+/-0.1

125.0+/-0.1

125.0+/-0.1

روکش غیر دایره ای

%

≤1.0

≤1.0

≤1.0

≤1.0

≤1.0

قطر پوشش

ام

242+/-7

242+/-7

242+/-7

242+/-7

242+/-7

پوشش / کاسه
خطای متمرکز

ام

≤12.0

≤12.0

≤12.0

≤12.0

≤12.0

پوشش غیر دایره ای

%

≤6.0

≤6.0

≤6.0

≤6.0

≤6.0

خطای همگرایی هسته/روکش

ام

≤0.6

≤0.6

≤1.5

≤1.5

≤1.5

حلقه (شعاع)

ام

≤4

≤4

----

----

----
