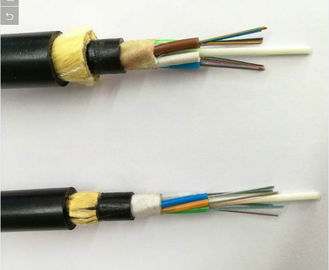

ADSS 2-144 هسته تمام دی الکتریک خودپذیر کابل فیبر نوری تولید کنندگان قیمت کف،کابل فیبر نوری در فضای باز

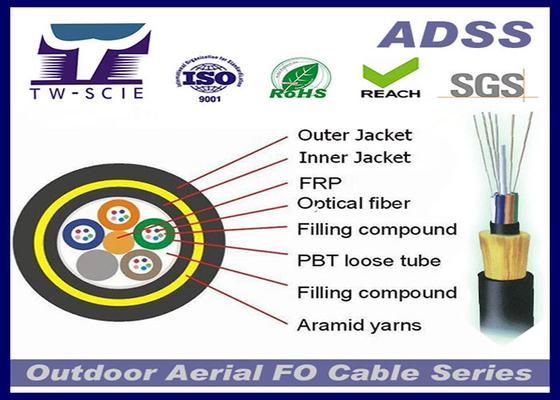

کابل ADSS یک لوله گسسته است. فیبر ها ، 250μm ، در یک لوله گسسته ساخته شده از پلاستیک های مولوس بالا قرار می گیرند. لوله ها با یک ترکیب پرکننده مقاوم در برابر آب پر می شوند.لوله ها (و پرکننده ها) در اطراف FRP (فیبر تقویت شده پلاستیکی) به عنوان یک عضو قدرت مرکزی غیر فلزی در یک هسته کابل جمع و جور و دایره ای قرار دارندپس از پر کردن هسته کابل با ترکیب پر کردن، با پوشش داخلی نازک PE (پولی اتیلن) پوشانده می شود.بعد از اینکه لایه ای از نخ های آریامید به عنوان عنصر مقاومت بر پوشش داخلی اعمال می شود، کابل با پوشش بیرونی PE یا AT (ضد ردیابی) تکمیل می شود.
وضعیت واقعی خطوط برق هوایی هنگام طراحی کابل ADSS به طور کامل در نظر گرفته می شود. برای خطوط برق هوایی زیر 110kV، پوشش بیرونی PE اعمال می شود.برای خطوط برق برابر یا بالاتر از 110kVطراحی اختصاصی مقدار آریام و فرآیند رشته بندی می تواند تقاضا را در امتداد های مختلف برآورده کند.
مشخصه
1. می تواند بدون قطع برق نصب شود
2. عملکرد AT عالی، حداکثر محرک در نقطه عملیاتی پوشش AT می تواند به 25kV برسد
3وزن سبک و قطر کوچک کاهش بار ناشی از یخ و باد و بار بر برج ها و backprops
4. طول کشش بزرگ و بزرگترین کشش بیش از 1000 متر است
5عملکرد خوب مقاومت کششی و درجه حرارت
پارامتر
| نوع کابل | تعداد فیبر | لوله ها | مواد پرکننده |
قطر کابل mm |
وزن کابل در کیلوگرم | حداکثر تنش کاری kN | CSA عضو مقاومت mm2 | ماژول انعطاف پذیری kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
| مشخصات تکنولوژی کابل فیبر نوری ADSS: | ||||||||
| قطر بیرونی (ملی متر) |
وزن مرجع وزن در کیلوگرم |
حداکثر تنش کاری روزانه (kN) |
حداکثر ولتاژ کاری مجاز (kN) |
قدرت شکستن (kN) |
عضو نیروی CSA (mm2) |
ماژول انعطاف پذیری kN/ (mm2) |
ضریب گسترش حرارتی ×10-6 /k | |
| پوشش PE | AT پوشه |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | -0.4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
| جی652 | جی655 | 50/125μm | 62.5/125μm | ||
|
کاهش ((+20°C) |
@850nm | ≤3.0 دی سی بی/کیلومتر | ≤3.0 دی سی بی/کیلومتر | ||
| @1300nm | ≤1.0 دی سی بی/کیلومتر | ≤1.0 دی سی بی/کیلومتر | |||
| @1310nm | ≤0.36 دی سی بی/کیلومتر | ≤0.40dB/km | |||
| @1550nm | ≤0.22 دی سی بی/کیلومتر | ≤0.23dB/km | |||
| پهنای باند (کلاس A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| گشایش عددی | 0.200±0.015NA | 0.275±0.015NA | |||
| طول موج قطع کابل λcc | ≤1260nm | ≤1480nm | |||
| نوع فیبر | چند حالت | جی651 | A1a:50/125 | فیبر شاخص درجه بندی شده |
| A1b:62.5/125 | ||||
| حالت تک | G.652 ((A,B,C) | B1.1فیبر معمولی | ||
| G.652D | B2: جابجایی پراکندگی صفر | |||
| جی655 | B1.2:طول موج قطع شده | |||
| G.657 ((A1,A2,B3) | B4: داده های فنی اصلی برای مثبت | |||
| فیبر تک حالت با شیفتی پراکنده | ||||
مزیت های رقابتی
1تولید کننده کابل فیبر نوری OEM
2. برند فیبر: YOFC، CORNING، FUJIKURA
3گواهینامه کیفیت:ISO9001.ROSH.REACH
4همکاری با شرکت های مخابراتی ویتنام، تایلند، سنگاپور، دبی و پروژه های بزرگ دیگر
5.Tw-scie به عنوان تولید کننده کابل فیبر نوری برای کیفیت محصولات عالی، قیمت های رقابتی، تحویل سریع و خدمات خوب شناخته شده است

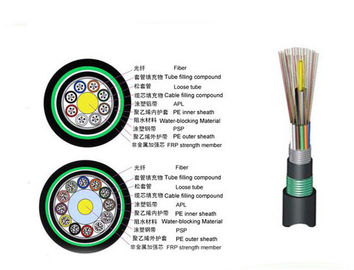

ساختار محصول
جزئیات بسته بندی:بسته کابل فیبر نوری هسته ای ADSS 2-144 با درام چوبی صادراتی است. ابعاد چوبی کابل فیبر نوری هسته ای 2-144 بیرونی 100cm * 75cm * 75cm ، 0.57CBM است.طول تحویل کابل بیرونی بر اساس هسته های کابل فیبر نوری 2-144. همچنین درام کابل سفارشی از مشتریان را بپذیرید. به ما تماس بگیرید!
مشخصات
· کابل فیبر نوری هسته ای 2-288 OEM
· LOGO Cutomer
· قیمت کارخانه
· 21 سال تضمین کیفیت
گواهينامه هاي ما
چرا کابل فیبر نوری ما را انتخاب کنید
1معرفی تجهیزات و تکنولوژی تولید پیشرفته خارجی، 12 سال تجربه تولید دارند، 80 درصد کارکنان بیش از 10 سال تجربه دارند،فرهنگ شرکت و تیم مدیریت عالی.
2.فروش سريع از کارخانه
3.بسته ارسال شده در 3-15 روز کاری پس از دریافت پرداخت بستگی به مقدار سفارش.
4ما T/T، L/C، Western Union، Money Gram و Paypal را قبول می کنیم، فقط چیزی را که دوست دارید انتخاب کنید.
5ما OEM را می پذیریم. اندازه کابل و مواد سفارشی شده است. لوگو و طراحی خود شما خوش آمدید. ما با توجه به نیاز و توضیحات شما تولید خواهیم کرد.
6.با بیش از 12 سال تجربه در کابل فیبر نوری، ما در حال حاضر همکاری و ایجاد روابط تجاری بلند مدت با هر دو شرکت مشهور داخلی و خارج از کشور.
