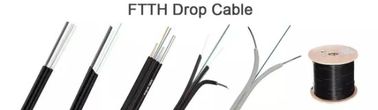

Ind-Simplex Bow Type G657A1 Drop Wire فیبر نوری 2 Coretype یک حالت کانال قطره کابل ارتباطی سیم مخابراتی شبکه
کابل فیبر نوری به شکل پروانه، باید فیبر نوری را در مرکز قرار دهد، دو سیم FRP موازی را در هر دو طرف به عنوان عناصر تقویت کننده قرار دهد،و یک پوشش ضد شعله ای بدون هالوجن با کم دخانیات را بیرون بکشید. عضو تقویت کننده (FRP) در هر دو طرف از شکاف قرار داده شده است، پوشش با PE ((LSZH،PVC) ژاکت.
ساختار:
- طرح قسمتی از قطعات متقاطع
- دو سیم FRP موازی به عنوان عضو مقاومت
- G657A1 فیبر انعطاف پذیر در وسط
- عضو تقویت کننده (FRP) در هر دو طرف حلقه قرار می گیرد
- ژاکت بیرونی PE یا LSZH
ویژگی
1. فیبر نوری مقاوم به خم شدن خاص ، که پهنای باند بیشتری را فراهم می کند و عملکرد انتقال شبکه را افزایش می دهد
2. دو تقویت FRP موازی یا فلزی باعث می شود که کابل نوری مقاومت فشار خوبی داشته باشد و از فیبر نوری محافظت کند
3کابل نوری دارای ساختار ساده، وزن سبک و قابلیت عملی قوی است.
4. طراحی گره منحصر به فرد، آسان به پوست، آسان به اتصال، نصب و نگهداری ساده
5پوشش پلی اتیلن ضد شعله بدون هالوژن با کم دود یا پوشش ضد شعله PVC، حفاظت از محیط زیست.
6. می تواند با انواع کنتاکتورهای محل مطابقت داشته باشد، می تواند در پایان محل باشد.
7به دلیل نرم و سبک بودن آن، کابل پوشه شده به طور گسترده ای در شبکه دسترسی استفاده می شود.نام علمی کابل پوشش داده شده این است که شبکه دسترسی از یک پروانه برای وارد کردن کابل نوری استفاده می کند؛ چون شکل آن یک پروانه است، همچنین یک کابل نوری پروانه، کابل نوری 8 شکل نامیده می شود.
مشخصات
مشخصات عمومی
| نوع کابل |
FTTH ((کابل قطره) |
| نوع فیبر |
SM G657A1/ SM G657A2 |
| درخواست |
FTTH، LAN |
| روش های نصب توصیه شده |
هوائی |
| محیط زیست |
در داخل |
| محدوده دما |
-40 تا 70 درجه سانتیگراد |
مشخصات فیبر
| سبک فیبر |
واحد |
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
| وضعیت |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
| ضخامت |
dB/km |
≤0.36/0.23 |
≤0.35/0.21 |
≤0.35/0.21 |
| پراکندگی |
1310nm |
Ps/ ((nm*km) |
≤18 |
≤18 |
≤18 |
| 1550nm |
Ps/ ((nm*km) |
≤22 |
≤22 |
≤22 |
| طول موج پراکندگی صفر |
nm |
1312±10 |
1312±10 |
۱۳۰۰- ۱۳۲۴ |
| شیب صفر پراکندگی |
ps/(nm2×Km) |
≤0.091 |
≤0.090 |
≤0.092 |
| PMD حداکثر فیبر فردی |
[ps/√km] |
≤0.2 |
≤0.2 |
≤0.2 |
| ارزش پیوند طراحی PMD |
ps/(nm2×Km) |
≤0.08 |
≤0.08 |
≤0.08 |
| طول موج قطع فیبر λc |
nm |
¥1180،≤1330 |
¥1180،≤1330 |
¥1180،≤1330 |
| طول موج قطع کابل λcc |
nm |
≤1260 |
..... |
..... |
| MFD |
1310nm |
امم |
9.2±0.4 |
9.0±04 |
9.8±0.4 |
| 1550nm |
امم |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
| مرحله ((معادل اندازه گیری دو طرفه) |
دی بی |
≤0.05 |
≤0.05 |
≤0.05 |
| ناهنجاری در طول فیبر و قطع نقطه ای |
دی بی |
≤0.05 |
≤0.05 |
≤0.05 |
| ضریب پخش عقب تفاوت |
dB/km |
≤0.03 |
≤0.03 |
≤0.03 |
| یکنواخت خفیف |
dB/km |
≤0.01 |
≤0.01 |
≤0.01 |
| قطر پوشش |
امم |
125.0±01 |
124.8±0.1 |
124.8±0.1 |
| پوشش غیر دایره ای |
% |
≤1.0 |
≤0.7 |
≤0.7 |
| قطر پوشش |
امم |
242±7 |
242±7 |
242±7 |
| خطای مرکزی پوشش/چافینچ |
امم |
≤120 |
≤120 |
≤120 |
| پوشش غیر گردی |
% |
≤6.0 |
≤6.0 |
≤6.0 |
| خطای تمرکز هسته / پوشش |
امم |
≤0.6 |
≤0.5 |
≤0.5 |
| شعاع پیچ و تاب |
امم |
≥4 |
≥4 |
≥4 |
شناسایی رنگ استاندارد فیبر
| نه، نه |
1 |
2 |
3 |
4 |
| رنگ |
آبی |
نارنجی |
سبز |
قهوه ای |
طراحی کابل
| ماده |
توضیحات |
| شماره مدل |
GJYXFH03 |
| 1تعداد فیبر |
1 هسته، 2 هسته، 4 هسته |
| 2قطر کابل |
6.8 میلی متر |
| 3قطر داخل کابل |
2.0*3.0mm |
| 4عضو قدرت |
|
| -مواد |
FRP |
| -قطر |
0.45ميلي متر |
| 5. پوشش بیرونی |
|
| -مواد |
PE/LSZH (سیاه/سفید) / PVC |
| 6. علامت گذاری پوشش |
|
| - نوع علامت گذاری |
چاپ لیزر |
عضو نیروی
عنصر مقاومت از FRP ساخته شده است.
پوشش محافظت از کابل از نفوذ آب.
ژاکت بیرونی
پوشش LSZH بر روی فیبر استرود می شود.
علامت گذاری پوشش کابل
هر کابل باید اطلاعات زیر را به وضوح روی پوشش بیرونی کابل نشان دهد:
a. نام سازنده.
سال تولید
ج. نوع کابل و فیبر
d. علامت طول (طباعت بر روی هر متر به طور معمول)
e. یا به عنوان الزامات مشتری.
درخواست
1برای سیم کشی داخلی استفاده می شود، کاربران نهایی به طور مستقیم از کابل استفاده می کنند.
2برای وارد کردن کابل های نوری در ساختمان ها استفاده می شود.
برای سیم کشی داخلی کاربران در FTTH
