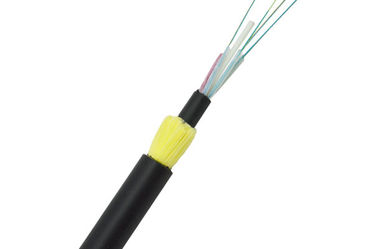

کابل فیبر نوری خودپذیر ADSS سیاه پوشه بیرونی رنگ آسان نصب
این کابل تک حالت 2/4/6/8/12/24/48/96 کابل فیبر نوری هسته ای ADSS برای نصب در فضای باز مناسب است.ساختار زرهی سبک با پیام رسان ید آمید باعث می شود کابل تک حالت 2/4/6/8/12/24/48/96 هسته ADSS کابل فیبر نوری خود گرانش.
این مشخصات شامل الزامات کابل فیبر نوری تمام دی الکتریک (ADSS) است که برای استفاده در خارج از نصب به مشتری عرضه می شود.
کابل فیبر نوری باید مطابق با الزامات این مشخصات باشد و به طور کلی با آخرین استانداردها مطابقت داشته باشد یا بهتر باشد:
ITU-T G650: تعاریف و روش های آزمایش برای ویژگی های خطی و تعیین کننده فیبر و کابل تک حالت
ITU-T G652.D: ویژگی های یک فیبر نوری تک حالت و کابل
IEC 60793-2-50 B1.3: مشخصات قطعی برای فیبرهای تک حالت کلاس B
IEEE Std 1222TM، استاندارد IEEE برای کابل فیبر نوری کاملاً دی الکتریک
ویژگی ها
1کابل های فیبر نوری هوائی کاملاً ضد برق بدون مواد فلزی در ساختار
2تعداد زیادی از هسته های فیبر، وزن سبک، می تواند با خط برق قرار داده شود، صرفه جویی در منابع
3. استفاده از مواد آریادی با مقاومت کششی بالا برای مقاومت در برابر تنش های شدید و جلوگیری از شلیک و گلوله
4گسترش حرارتی کوچک، تغییر قوس خط کابل کوچک است هنگامی که درجه حرارت به شدت تغییر می کند.
5جاکت دوگانه، پوشش بیرونی PE / AT
مشخصات
| نوع کابل |
ADSS |
| نوع فیبر |
G652D |
| درخواست |
مخابرات راه دور، LAN در منطقه ولتاژ بالا یا دسترسی به شبکه مخابراتی؛ |
| روش های نصب توصیه شده |
سیستم انتقال قدرت، مناطق رعد و برق زیاد و عدم توجه الکترومغناطیسی بالا |
| محیط زیست |
در فضای باز |
| محدوده دما |
-40°C تا 70°C |
| پارامتر فنی فیبر نوری تک حالت ITU-T G.652D (B1.3) |
| ویژگی های نوری |
|
|
|
| قطر میدان حالت (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
μm
μm
|
| طول موج قطع (λcc) |
|
≤1260 |
nm |
| ضریب کاهش |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| از دست دادن انعطاف ماکرو |
φ75mm، 100 دایره، در 1550nm |
≤0.1 |
دی بی |
| عدم یکنواختی کاهش |
|
≤0.05 |
دی بی |
| ضریب پراکندگی |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/ ((nm.km)
Ps/ ((nm.km)
Ps/ ((nm.km)
|
| طول موج پراکندگی صفر |
|
1300~1324 |
nm |
| حداکثر شیب صفر پراکندگی |
|
≤0.093 |
Ps/(nm2.km) |
| شاخص شکستگی گروه (ارزش معمولی) |
1310nm
1550nm
|
1.466
1.467
|
|
| ویژگی های هندسی |
|
|
|
| قطر پوشش |
|
125.0±10 |
μm |
| خطای تمرکز هسته / پوشش |
|
≤0.8 |
μm |
| پوشش غیر دایره ای |
|
≤1.0 |
% |
| قطر پوشش |
|
245.0±10 |
μm |
| خطای تمرکز پوشش/پوش |
|
≤120 |
μm |
| پوشش غیر دایره ای |
|
≤8 |
% |
| قطر پوشش رنگی |
|
250.0±15 |
μm |
| ویژگی های مکانیکی |
|
|
|
| کرلینگ (قطر) |
|
≥4 |
m |
| فشار ثابت |
|
>0.69 |
متوسط |
| نیروی نوار پوشش |
ارزش متوسط
مقدار اوج
|
1.۰-۵0
1.3-8.9
|
N
N
|
| پارامتر حساسیت به خوردگی تحت فشار پویا (ndارزش) |
|
≥20 |
|
استاندارد Cبویمنشناساييفیبر
| نه، نه |
1 |
2 |
3 |
4 |
5 |
6 |
| رنگ |
آبی |
نارنجی |
سبز |
قهوه ای |
سنگ شکن |
سفید |
| نه، نه |
7 |
8 |
9 |
10 |
11 |
12 |
| رنگ |
قرمز |
سیاه |
زرد |
بنفش |
صورتی |
آب
|
کابلطراحی
| پست ها |
توضیحات |
| فیبر نوری ((G.652.د) |
12F |
24F |
| لوله گشاده |
مواد |
PBT (پولی بوتلین ترفتالات) |
| فیبر در هر لوله |
4 |
4 |
| ارقام |
3 |
6 |
| میله پرکننده |
ارقام |
3 |
0 |
| عضو نیروی مرکزی |
مواد |
FRP (پلاستیک تقویت شده با فیبر شیشه ای) |
| مواد خنک کننده آب |
پارچه های ضد آب |
| عضو نیروی اضافی |
رشته های آرامید |
| پوشش بیرونی |
مواد |
HDPE سیاه |
| ضخامت |
نامی: 1.6 میلی متر |
| قطر اسمی کابل ((±0.3mm) |
10.0 |
| وزن کابلی (kg/km) |
78 |
| فشار تنش نامی (RTS) |
4.5KN |
| حداکثر تنش کاری (40٪ RTS) |
1.8KN |
| استرس روزانه (15-25%RTS) |
0.675-1.125KN |
| حداکثر فاصله مجاز |
100 متر |
| خردش کن |
زمان کوتاه |
2200N/100mm |
| محدوده دمای قابل استفاده |
عملیات |
-40°C~+70°C |
| نصب |
-10°C تا +50°C |
| انبار و حمل و نقل |
-40°C تا +60°C |
| شعاع خم |
نصب |
20 برابر قطر کابل |
| عملیات |
10 برابر قطر کابل
|
عملکرد کابل
| ماده |
آزمایش |
روش آزمایش |
نتیجه آزمایش |
| 1 |
مقاومت کششی
IEC 60794-1-E1
|
بار تنش:1500N
زمان: 1دقيقه
طول کابل: ≥50m
|
تغییر ضایعات ≤0.1dB@1550nm
هيچ شکستن فيبر و هيچ آسيبي به پوشش
|
| 2 |
تاثیر
IEC 60794-1-E4
|
ارتفاع: 1 متر
وزن: ۱ کیلوگرم
نقطه برخورد: ≥5
چرخه ضربه: در اجاره 3 چرخه در هر نقطه
|
تغییر ضایعات ≤0.1dB@1550nm
هيچ شکستن فيبر و هيچ آسيبي به پوشش
|
| 3 |
خم کردن مکرر
IEC 60794-1-E6
|
قطر خم: 25X قطر بیرونی کابل
بار اعمال شده: 25kg
چرخه خم شدن: 30 بار
سرعت خم شدن: 1 چرخه در 2 ثانیه
|
تغییر ضایعات ≤0.1dB@1550nm
هيچ شکستن فيبر و هيچ آسيبي به پوشش
|
| 4 |
چرخش
IEC 60794-1-E7
|
طول چرخش: 1 متر
بار اعمال شده: 25kg
زاویه چرخش: ±90 یا +180
چرخه پیچ: ≥10 بار
|
تغییر ضایعات ≤0.1dB@1550nm
هيچ شکستن فيبر و هيچ آسيبي به پوشش
|
| 5 |
نفوذ آب
IEC 60794-1-F5B
|
ارتفاع آب: 1 متر
طول کابل: 3 متر
زمان نگهداری: 24 ساعت
|
آب از طرف مقابل کابل نشت نمی کند. |
| 6 |
درجه حرارت
IEC 60794-1-F1
|
مرحله دمایی: +20°C->-40°C°C >+70°C->+20°C
زمان نگهداری: 24 ساعت در هر مرحله
چرخه: دو بار
|
تغییر ضایعات ≤0.1dB@1550nm
هيچ شکستن فيبر و هيچ آسيبي به پوشش
|
| 7 |
جریان مرکب
IEC 60794-1-E14
|
طول نمونه: 30 سانتی متر
دمای: 70°C±2°C
زمان نگهداری: 24 ساعت
|
هیچ جریان ترکیبی وجود ندارد
|
کابل Sهیتعلامت گذاری
هر کابل باید اطلاعات زیر را به وضوح روی پوشش بیرونی کابل نشان دهد:
a. نام سازنده.
سال تولید
ج. نوع کابل و فیبر
d. علامت طول (طباعت بر روی هر متر به طور معمول)
e. یا به عنوان الزامات مشتری.
ساختار کابل
