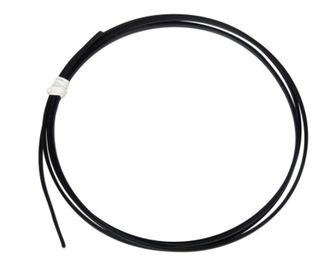

کابل فیبر نوری غلاف LSZH با سیم فولادی FRP تقویت کننده FTTH
کاربرد
3. مناسب برای اتصال کف.
مشخصات
1. فیبر 250um.
2. FRP/KFRP.
3. غلاف LSZH.
جزئیات ساخت کابل
موارد | شرح | ||||||
تعداد فیبر | 2-24 هسته | ||||||
فیبر | نوع | G652D/G657A/Multimode | |||||
قطر | 250 میکرومتر | ||||||
عضو قدرت | مواد | نخ کولار | |||||
لوله شل | قطر | 0.9-1.2 میلی متر | |||||
مواد | / | ||||||
غلاف بیرونی | مواد | PVC/LSZH | |||||
قطر | 1.6*2.0-3.0*6.0mm | ||||||
اندازه کابل (ارتفاع * عرض) | / | ||||||
وزن کابل | 5.5-28.5 کیلوگرم | ||||||
محدوده دمای نصب (ºC) | -20+60 | ||||||
دمای عملیات و انتقال (ºC) | -40+70 | ||||||
حداقل شعاع خمشی (mm) | بلند مدت | 10D | |||||
خم شدن حداقل شعاع (میلی متر) |
کوتاه مدت | 20D | |||||
حداقل مجاز مقاومت کششی (N) |
بلند مدت | 40 | |||||
حداقل مجاز مقاومت کششی (N) |
کوتاه مدت | 80 | |||||
بار خرد کردن (N/100mm) | بلند مدت | 200 | |||||
بار خرد کردن (N/100mm) | کوتاه مدت | 1000 |
رنگ استاندارد فیبر و لوله
سبک فیبر | واحد | اس ام G652 |
اس ام G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
وضعیت | نانومتر | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
تضعیفی | دسی بل در کیلومتر | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
پراکندگی | 1550 نانومتر | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | پراکندگی |
1625 نانومتر | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
پهنای باند | 850 نانومتر | MHZ.KM | ---- | ---- | >=400 | >=160 | پهنای باند |
1300 نانومتر | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
طول موج پراکندگی صفر | نانومتر | 1300-1324 | >=1302، ≤1322 |
---- | ---- | >= 1295، ≤1320 |
|
شیب پراکندگی صفر | نانومتر | 0.092 ≤ | 0.091 ≤ | ---- | ---- | ---- | |
PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
ارزش پیوند طراحی PMD | Ps(nm2*k م) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
طول موج قطع فیبر λc | نانومتر | >= 1180، ≤1330 |
>=1180، ≤1330 |
---- | ---- | ---- | |
کابل کشی طول موج λcc |
نانومتر | ≤1260 | ≤1260 | ---- | ---- | ---- | |
MFD | 1310 نانومتر | ام | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
1550 نانومتر | ام | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
عددی دیافراگم (NA) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 0.015 |
||
مرحله (میانگین دو جهته اندازه گیری) |
دسی بل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
بی نظمی در فیبر طول و نقطه |
دسی بل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
ناپیوستگی | |||||||
تفاوت پس پراکنده ضریب |
دسی بل در کیلومتر | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
یکنواختی تضعیف | دسی بل در کیلومتر | ≤0.01 | ≤0.01 | ||||
دیماتر هسته | ام | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
قطر روکش | ام | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
روکش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
قطر پوشش | ام | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
پوشش / کاسه خطای متمرکز |
ام | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
پوشش غیر دایره ای | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
خطای همگرایی هسته/روکش | ام | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
حلقه (شعاع) | ام | ≤4 | ≤4 | ---- | ---- | ---- |
بسته بندی و حمل و نقل
نمایه شرکت
Dongguan TW-SCIE Co., Ltd.بیش از 20 سال است که به تولید کابل های نوری متعهد است.این یک شرکت نوظهور با فناوری پیشرفته است که تحقیق و توسعه، تولید، فروش و مهندسی شبکه محصولات ارتباطی فیبر نوری را ادغام می کند و دارای حقوق واردات و صادرات مستقل است.با تکیه بر مفهوم تجربه "پیگیری نوآوری، تعالی و ایجاد یک شرکت با صداقت"، تعداد زیادی مشتری وفادار در داخل و خارج از کشور به دست آورده ایم.محصولات کابل نوری ما شامل GYTS، سری GYXTW مناسب برای سربار است.سری ADSS خود پشتیبانی، GYXTC8S، GYTC8S؛مستقیم مدفون GYTA53، GYTY53، سری GYTA؛و کابلهای نوری غیرفلزی GYFTY، کابلهای نوری سیم زمینی کامپوزیت OPGW و غیره، مجموعه محصولات متنوع کابل نوری شما را قادر میسازد تا محصولات را به راحتی انتخاب کنید.
کیفیت و ایمنی
ما یک سیستم کنترل کیفیت دقیق و کامل را پیاده سازی کرده ایم که
تضمین می کند که هر محصول می تواند نیازهای کیفی مشتریان را برآورده کند.
علاوه بر این، تمام محصولات ما قبل از حمل و نقل به شدت بازرسی شده اند.ما
محصولات دارای گواهینامه های RoHS، ISO9001 و TLC هستند.
اصول ما
رضایت کامل مشتری
تعهد به خدمات با کیفیت بالا
همکاری طولانی مدت و سود برای یکدیگر
لطفا برای همکاری و خدمات عالی با ما تماس بگیرید.
