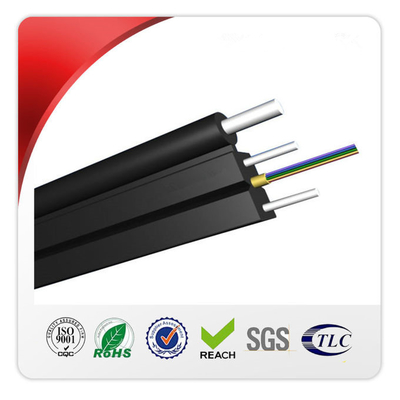

کابل قطره FTTH 2 هسته ای در فضای باز با تقویت سیم فولادی
این مشخصات الزامات طراحی ساختار، استانداردهای مکانیکی، فیزیکی و عملکردی برای تامین کابل های فیبر نوری را پوشش می دهد.ویژگی های شرح داده شده در این سند برای ارائه اطلاعات در مورد عملکرد کابل نوری در نظر گرفته شده است.
برنامه های کاربردی
1.سیستم سیم کشی در فضای باز.
2.FTTH، سیستم ترمینال.
3. شفت داخلی، سیم کشی ساختمان.
مشخصات
1. طراحی مقطع از نوع پاپیون، ژاکت LSZH یا PVC.
2. دو سیم فولادی موازی یا FRP به عنوان عضو استحکام برای محافظت از فیبر و ایجاد کشش و فشار کافی.
3. فیبر بادوام انعطاف پذیر برای ارائه پهنای باند بیشتر و بهبود ویژگی های انتقال شبکه.
4. لایه برداری آسان، وزن سبک، اندازه کوچک، طراحی شیار منحصر به فرد، نگهداری آسان.
5. سیم فولادی تنها به عنوان پیام رسان برای افزایش خواص کششی.
علامت گذاری غلاف کابل
هر کابل دارای اطلاعات زیر است که به وضوح بر روی ژاکت بیرونی کابل ها مشخص شده است:
آ.نام سازنده.
بسال تولید کننده
جنوع کابل و فیبر
دعلامت طول (چاپ روی هر متر به طور معمول)
ه.یا به عنوان نیاز مشتری.
مشخصات فنی
مشخصات عمومی
|
نوع کابل
|
FTTH (کابل رها کردن)
|
|
نوع فیبر
|
SM G.657A1
|
|
کاربرد
|
ارتباطات از راه دور، LAN
|
|
روش های نصب توصیه شده
|
هوایی
|
|
محیط
|
داخلی خارجی
|
|
محدوده دما
|
-40 تا 70 درجه سانتی گراد
|
مشخصات فیبر
|
سبک فیبر
|
واحد
|
اس ام
G652D
|
اس ام
G657A1
|
اس ام
G657A2
|
|
وضعیت
|
نانومتر
|
1310/1550
|
1310/1550
|
1310/1550
|
|
تضعیفی
|
دسی بل در کیلومتر
|
≤0.36/0.23
|
≤3.5/0.21
|
≤3.5/0.21
|
|
پراکندگی
|
1310 نانومتر
|
Ps/(nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550 نانومتر
|
Ps/(nm*km)
|
≤22
|
≤22
|
≤22
|
|
طول موج پراکندگی صفر
|
نانومتر
|
10±1312
|
10±1312
|
1300-1324
|
|
شیب پراکندگی صفر
|
ps/(nm²×Km)
|
0.091 ≤
|
≤0.090
|
0.092 ≤
|
|
حداکثر فیبر فردی PMD
|
[ps/√km]
|
≤0.2
|
≤0.2
|
≤0.2
|
|
ارزش پیوند طراحی PMD
|
ps/(nm²×Km)
|
≤0.08
|
≤0.08
|
≤0.08
|
|
طول موج قطع فیبر λc
|
نانومتر
|
>=1180، ≤1330
|
>=1180، ≤1330
|
>=1180، ≤1330
|
|
طول موج قطع کابل λcc
|
نانومتر
|
≤1260
|
.....
|
.....
|
|
MFD
|
1310 نانومتر
|
ام
|
0.4±9.2
|
9.0±0.4
|
0.4±9.8
|
|
1550 نانومتر
|
ام
|
0.8±10.4
|
0.5±10.1
|
0.5±9.8
|
|
مرحله (میانگین اندازه گیری دو طرفه)
|
دسی بل
|
≤0.05
|
≤0.05
|
≤0.05
|
|
بی نظمی در طول فیبر و ناپیوستگی نقطه
|
دسی بل
|
≤0.05
|
≤0.05
|
≤0.05
|
|
ضریب تفاضل پس پراکندگی
|
دسی بل در کیلومتر
|
≤0.03
|
≤0.03
|
≤0.03
|
|
یکنواختی تضعیف
|
دسی بل در کیلومتر
|
≤0.01
|
≤0.01
|
≤0.01
|
|
قطر روکش
|
ام
|
0.1±125.0
|
0.1±124.8
|
0.1±124.8
|
|
روکش غیر دایره ای
|
%
|
≤1.0
|
≤0.7
|
≤0.7
|
|
قطر پوشش
|
ام
|
7±242
|
7±242
|
7±242
|
|
خطای هم‌مرکز پوشش/کاهش
|
ام
|
≤12.0
|
≤12.0
|
≤12.0
|
|
پوشش غیر دایره ای
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
خطای تمرکز هسته/روکش
|
ام
|
≤0.6
|
≤0.5
|
≤0.5
|
|
حلقه (شعاع)
|
ام
|
≥4
|
≥4
|
≥4
|
|
سبک فیبر
|
واحد
|
اس ام
G652D
|
اس ام
G657A1
|
اس ام
G657A2
|
|
وضعیت
|
نانومتر
|
1310/1550
|
1310/1550
|
1310/1550
|
|
تضعیفی
|
دسی بل در کیلومتر
|
≤0.36/0.23
|
≤3.5/0.21
|
≤3.5/0.21
|
|
پراکندگی
|
1310 نانومتر
|
Ps/(nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550 نانومتر
|
Ps/(nm*km)
|
≤22
|
≤22
|
≤22
|
|
طول موج پراکندگی صفر
|
نانومتر
|
10±1312
|
10±1312
|
1300-1324
|
|
شیب پراکندگی صفر
|
ps/(nm²×Km)
|
0.091 ≤
|
≤0.090
|
0.092 ≤
|
|
حداکثر فیبر فردی PMD
|
[ps/√km]
|
≤0.2
|
≤0.2
|
≤0.2
|
|
ارزش پیوند طراحی PMD
|
ps/(nm²×Km)
|
≤0.08
|
≤0.08
|
≤0.08
|
|
طول موج قطع فیبر λc
|
نانومتر
|
>=1180، ≤1330
|
>=1180، ≤1330
|
>=1180، ≤1330
|
|
طول موج قطع کابل λcc
|
نانومتر
|
≤1260
|
.....
|
.....
|
|
MFD
|
1310 نانومتر
|
ام
|
0.4±9.2
|
9.0±0.4
|
0.4±9.8
|
|
1550 نانومتر
|
ام
|
0.8±10.4
|
0.5±10.1
|
0.5±9.8
|
|
مرحله (میانگین اندازه گیری دو طرفه)
|
دسی بل
|
≤0.05
|
≤0.05
|
≤0.05
|
|
بی نظمی در طول فیبر و ناپیوستگی نقطه
|
دسی بل
|
≤0.05
|
≤0.05
|
≤0.05
|
|
ضریب تفاضل پس پراکندگی
|
دسی بل در کیلومتر
|
≤0.03
|
≤0.03
|
≤0.03
|
|
یکنواختی تضعیف
|
دسی بل در کیلومتر
|
≤0.01
|
≤0.01
|
≤0.01
|
|
قطر روکش
|
ام
|
0.1±125.0
|
0.1±124.8
|
0.1±124.8
|
|
روکش غیر دایره ای
|
%
|
≤1.0
|
≤0.7
|
≤0.7
|
|
قطر پوشش
|
ام
|
7±242
|
7±242
|
7±242
|
|
خطای هم مرکز پوشش دادن
|
ام
|
≤12.0
|
≤12.0
|
≤12.0
|
|
پوشش غیر دایره ای
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
خطای تمرکز هسته/روکش
|
ام
|
≤0.6
|
≤0.5
|
≤0.5
|
|
حلقه (شعاع)
|
ام
|
≥4
|
≥4
|
≥4
|
رنگ استانداردشناسایی فیبر
|
خیر
|
1
|
2
|
3
|
4
|
5
|
6
|
|
رنگ
|
آبی
|
نارنجی
|
سبز
|
رنگ قهوه ای
|
سنگ لوح
|
سفید
|
|
خیر
|
7
|
8
|
9
|
10
|
11
|
12
|
|
رنگ
|
قرمز
|
مشکی
|
رنگ زرد
|
بنفش
|
رنگ صورتی
|
آبی
|
طراحی کابل
|
مورد
|
شرح
|
|
شماره مدل
|
FTTH-1 G.657A1-LSZH
|
|
1. تعداد فیبر
|
2 هسته
|
|
2. قطر کابل
|
2.1±0.1*5.2±0.2 میلی متر
|
|
3. وزن کابل
|
17.7 کیلوگرم
|
|
4. عضو قدرت
|
|
|
-مواد
|
فولاد
|
|
-قطر
|
0.45mm*2
|
|
5. غلاف بیرونی
|
|
|
-مواد
|
LSZH
|
|
6. علامت گذاری غلاف
|
|
|
-نوع علامت گذاری
|
چاپ لیزری
|
|
7. پیام رسان
|
|
|
OD
|
1.0 میلی متر
|
|
مواد
|
سیم فولادی
|
عملکرد کابل
| موارد |
شرح |
| محدوده دمای نصب |
-20--+60ºC |
| دمای عملیات و انتقال |
-40-+70 درجه سانتیگراد |
| حداقل شعاع خمشی (mm) |
بلند مدت |
10D |
| کوتاه مدت |
20D |
| مقاومت کششی مجاز (N) |
بلند مدت |
300 |
| کوتاه مدت |
600 |
| بار خرد کردن (N/100mm) |
بلند مدت |
1100 |
| کوتاه مدت |
2200 |
تست و بازرسی
خواص نوری همه فیبرها قبل از ساخت کابل اندازه گیری می شود و در طول فرآیند تولید و طول عمر کابل قابل ردیابی است.
پس از کابل‌کشی، از تکنیک‌های کنترل فرآیند آماری همراه با تأیید دوره‌ای برای اطمینان از انطباق 100٪ با الزامات تضعیف در هر طول کابل با OTDR دو طرفه در تمام طول‌موج‌های عملیاتی استفاده می‌کنیم.اندازه گیری ابعاد کابل نیز در بازرسی نهایی انجام می شود و ثبت می شود.
بسته بندی و حمل و نقل
کابل در طول های مشخص شده در PI یا طبق نیاز عرضه می شود.هر طول بر روی یک درام چوبی غیر قابل برگشت جداگانه ارسال می شود.حداقل قطر بشکه درام کمتر از 30 برابر قطر کابل نخواهد بود.
کابل روی هر قرقره کاملاً با یک پوشش حرارتی پوشانده می شود که با تسمه های بسته بندی به کابل بسته می شود.این روکش قابل استفاده مجدد است و محافظت حرارتی و UV عالی را ارائه می دهد.
برای جلوگیری از نفوذ آب، انتهای کابل با درپوش های محافظ پلاستیکی آب بندی می شود.انتهای آن برای آزمایش به راحتی در دسترس خواهد بود.یک گزارش آزمایش بازرسی نهایی با داده های عملکرد میرایی برای هر فیبر در داخل درام ضمیمه شده است.
