GYTS مخابرات نوار فولادی لوله باز شده زره دار
GYTS کابل فیبر نوری بیرونی

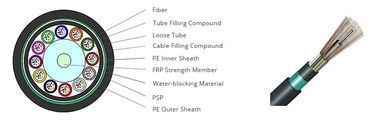

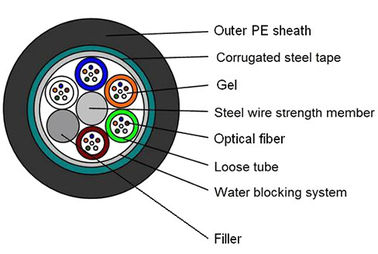

ساختار
ساختار کابل نوری GYTS این است که فیبر نوری تک حالت 9 / 125μm یا فیبر نوری چند حالت 50 / 125μm ، 62.5 / 125μm (سیلیکاس) را به یک لوله گشاده ساخته شده از مواد ضد آب با کیفیت بالا قرار دهید.که پر شده با ترکیبات ضد آبمرکز هسته کابل یک هسته فلزی تقویت شده است. برای کابل های چند هسته ای نوری، هسته تقویت شده به یک ژاکت PE اضافی نیاز دارد.لوله گشاده و طناب پر کننده در اطراف مرکز پیچیده شده است تا هسته کابل جمع و جور و گرد را تقویت کند. شکاف هسته کابل با پرکننده مسدود کننده آب پر می شود. نوار فولادی موج دار دو طرفه (PSP) به صورت طولی پیچیده می شود و به یک پوشش پلی اتیلن برای تشکیل یک کابل بیرون کشیده می شود.
کابل نوری GYTS (کابل نوری زره ای لایه دار)
ویژگی
◆ مواد لوله ی گشاده ی خود مقاومت خوبی در برابر هیدرولیز و قدرت بالایی دارند
◆ پر کردن لوله با روغن مشخصی که حفاظت از سیم نوری را فراهم می کند
◆ پوشش PE در برابر اشعه ماوراء بنفش مقاوم است
◆ یک سیم فولادی واحد در هسته مرکزی کمک می کند تا کابل نوری به طور موازی و کشش داشته باشد
◆ مقاومت در برابر کشش، مقاومت در برابر سایش، مقاومت در برابر ضربه، مقاومت در برابر خرد شدن، خم کردن مکرر، پیچیدن، خم کردن، پیچیدن (زاویه خم شدن بیش از 90 °) ، و غیره.دارای خواص مکانیکی و ویژگی های دمایی خوب است
◆ نوار فولادی موج دار دو طرفه (PSP) مقاومت ضد رطوبت کابل نوری را بهبود می بخشد و بخش موج دار را می توان بهتر با PE ترکیب کرد تا ساختار قوی تر شود.
◆ کابل نوری تک حالت GYTS دارای سرعت انتقال بالا، فاصله طولانی، محرمانه بودن خوب، تداخل ضد میدان الکترومغناطیسی، عایق بندی خوب، ثبات شیمیایی خوب است.طول عمر و از دست دادن کمویژگی های خوبی دارد و مزایای اقتصادی دارد.
◆ مناسب برای ارتباطات دور و دراز و ارتباطات بین ادارات
◆ روش قرار دادن: خط لوله
◆ محدوده دمای قابل استفاده: ¥40 °C ¥ + 60 °C
مشخصات
ویژگی های نوری
| نوع فیبر |
جی652 |
جی655 |
50/125 متر |
62.5/125^m |
|
کاهش
(+20X)
|
850 نانومتر |
|
|
<3.0 دی سی بی/ کیلومتر |
<3.3 دی سی بی/ کیلومتر |
| 1300 nm |
|
|
<1.0 دی سی بی/کیلومتر |
<1.0 دی سی بی/کیلومتر |
| 1310 nm |
<0.36 دی سی بی/کیلومتر |
<0.40 دی سی بی/کیلومتر |
|
|
| 1550 nm |
<0.22 دی سی بی/کیلومتر |
<0.23 دی سی بی/کیلومتر |
|
|
| پهنای باند |
850 نانومتر |
|
|
>500 مگاهرتز کیلومتر |
>200 مگاهرتز کیلومتر |
| 1300 nm |
|
|
>500 مگاهرتز کیلومتر |
>500 مگاهرتز کیلومتر |
| گشایش عددی |
|
|
0.200±0.015 NA |
0.275±0.015 NA |
| طول موج قطع کابل cc |
<1260 nm |
<1450 nm |
|
|
ساختار و مشخصات فنی
|
فیبر
شمارش کن
|
اسمی
قطر
(ملی متر)
|
اسمی
وزن
(kg/km)
|
حداکثر فیبر
در هر لوله |
حداکثر تعداد
(انبوه ها + پرکننده ها) |
بار کششی مجاز
(ن)
|
مقاومت مجاز در برابر خرد شدن
(N/100mm) |
| کوتاه مدت |
در دراز مدت |
کوتاه مدت |
در دراز مدت |
| 2 تا 30 |
9.7 |
96 |
6 |
5 |
1500 |
600 |
1800 |
800 |
| 32 تا 48 |
10.7 |
111 |
8 |
6 |
1500 |
600 |
1800 |
800 |
| 50 تا 72 |
11.6 |
136 |
12 |
8 |
2000 |
600 |
1800 |
800 |
| 74 تا 96 |
13.0 |
166 |
12 |
10 |
2000 |
600 |
1800 |
800 |
| 98 تا 144 |
15.1 |
228 |
12 |
12 |
2500 |
600 |
1800 |
800 |
يادداشت:این صفحه اطلاعات فقط می تواند مرجع باشد، اما نه یک مکمل به قرارداد. لطفا با فروش ما تماس بگیرید
برای اطلاعات دقیق تر
ما تولید و آزمایش کابل مطابق با استاندارد زیر
| عملکرد مکانیکی |
| حداکثر عملکرد تنش |
IEC 60794-1-2-E |
| مکس، عملیات تنش |
IEC 60794-1-2-E1 |
| آزمون خرد کردن |
IEC 6079 ¥1-2-E3 |
| آزمایش اثر |
IEC 60794-1-2-E4 |
| خم کردن مکرر |
IEC 60794-1-2-E6 |
| آزمایش پیچ |
IEC 60794-1-2-E7 |
| خم شدن کابل |
IEC 60794-1-2-E11A |
| ضریب کاهش |
ITU-T G652 |
| آزمون ساختاری |
IEC-60793-1-20 |
| عملکرد زیست محیطی |
| چرخه ی دمایی |
IEC 60794-1-2-F1 |
| نفوذ آب |
IEC 60794 ¥1 ¥2-F5B |
| فلو جمع بندی |
IEC 60794-1-E14
|
درخواست
کابل نوری با ساختار هسته بزرگ برای ارتباطات بیرونی برای قرار دادن خط لوله های مختلف به طور مستقیم دفن شده مناسب است.و به طور گسترده ای در انتقال ارتباطات طولانی مدت و ارتباطات بین ادارات استفاده می شود.
