GYTY53
کابل فیبر نوری تک زرهی مجرای ضد مورچه با ساختار هسته بزرگ ارتباط در فضای باز
ساخت و ساز:

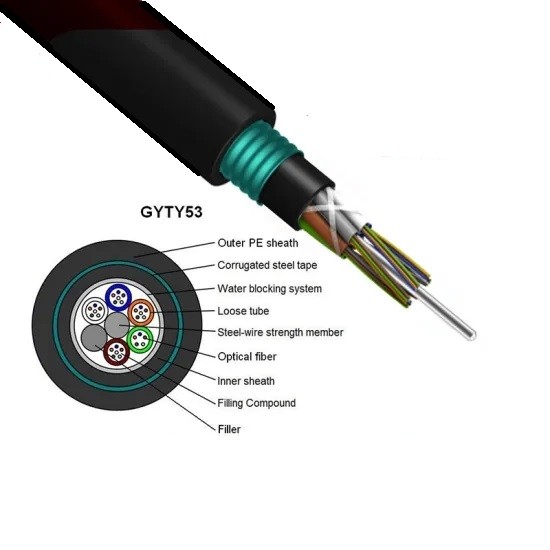

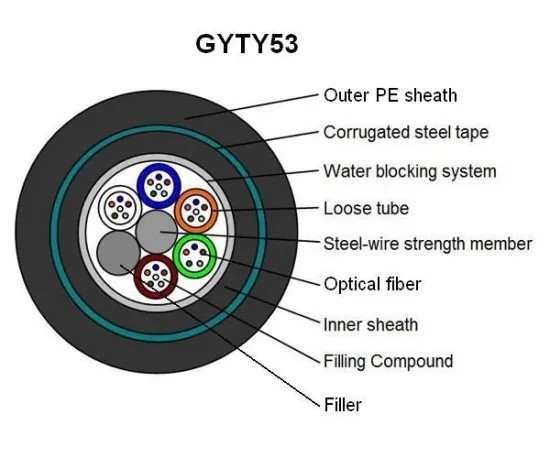

ساختار کابل نوری GYTY53 به این صورت است که فیبر نوری 250 میکرومتری در یک لوله شل ساخته شده از مواد مدول بالا پوشانده شده است و لوله شل با ترکیب ضد آب پر شده است.مرکز هسته کابل یک هسته تقویت شده فلزی است.برای برخی از کابل های فیبر نوری، یک لایه پلی اتیلن (PE) باید در خارج از هسته تقویت شده فلزی اکسترود شود.لوله شل (و طناب پرکننده) در اطراف هسته تقویت کننده مرکزی پیچ خورده است تا یک هسته کابل فشرده و گرد را تشکیل دهد و شکاف های هسته کابل با پرکننده های مسدود کننده آب پر می شود.لایه ای از غلاف داخلی پلی اتیلن.نوار فولادی با روکش پلاستیکی دو طرفه (PSP) به صورت طولی پیچیده می شود و سپس با غلاف پلی اتیلن اکسترود می شود تا کابل ها را تشکیل دهد.
ویژگی:
● اتخاذ فناوری پیچش لایه دو طرفه "SZ".
● پر کردن پماد واتر بلوک کننده مرحله به مرحله، واتر بلوک کننده به صورت کامل
● تسمه فولادی (آلومینیوم) دارای اتصال قابل اعتماد با لبه، استحکام بالا و بدون ترک خوردگی در هنگام پیچ خوردگی است.
● کنترل طول اضافی فیبر پایدار
● پس از تشکیل کابل، تضعیف اضافی فیبر تقریباً صفر است و مقدار پراکندگی تغییر نمی کند.
● عملکرد محیطی عالی، محدوده دمایی قابل اجرا -10 ℃ ~ + 70 ℃ است
مشخصات:
| تعداد فیبر | قطر اسمی (میلی متر) | وزن اسمی (کیلوگرم بر کیلومتر) | حداکثر فیبر در هر لوله | حداکثر تعداد (لوله+پرکننده) | بار کششی مجاز (N) |
له شدن مجاز مقاومت (N/100mm) |
||
| کوتاه مدت | بلند مدت | کوتاه مدت | بلند مدت | |||||
| 2~36 | 13.2 | 197 | 6 | 5 | 3000 | 1000 | 3000 | 1000 |
| 38~72 | 13.8 | 217 | 8 | 6 | 3000 | 1000 | 3000 | 1000 |
| 74~96 | 14.6 | 262 | 12 | 6 | 3000 | 1000 | 3000 | 1000 |
| 98~120 | 16.0 | 302 | 12 | 8 | 3000 | 1000 | 3000 | 1000 |
| 122~144 | 17.6 | 347 | 12 | 12 | 3000 | 1000 | 3000 | 1000 |
| > 144 | بنا به درخواست مشتری موجود می باشد | |||||||
توجه داشته باشید:
1. برای کابل مقاوم در برابر شعله، غلاف بیرونی را می توان از مواد بدون هالوژن کم دود (LSZH) ساخت و نوع آن GYTZS است.
2. بنا به درخواست مشتری، کابل هایی با نوار رنگی طولی روی غلاف بیرونی قابل ارائه می باشد.جزئیات بیشتر، لطفا به سری GYTA مراجعه کنید.
3. ساختار کابل ویژه را می توان به درخواست مشتری طراحی و تولید کرد.
مشخصات فیبر
| پارامتر فنی فیبر نوری تک حالته ITU-T G.652D (B1.3) | |||
| مشخصات | شرایط | مقادیر مشخص شده | واحدها |
| ویژگی های نوری | |||
| قطر میدان حالت (MFD) |
1310 نانومتر 1550 نانومتر |
0.4±9.2 0.8±10.4 |
میکرومتر میکرومتر |
| طول موج قطع (λcc) | ≤1260 | نانومتر | |
| ضریب تضعیف |
1310 نانومتر 1383 نانومتر 1550 نانومتر |
0.35 0.35 0.22 |
دسی بل در کیلومتر دسی بل در کیلومتر |
| از دست دادن خمش ماکرو | φ75 میلی متر، 100 دایره، در 1550 نانومتر | ≤0.1 | دسی بل |
| عدم یکنواختی تضعیف | ≤0.05 | دسی بل | |
| ضریب پراکندگی |
1288 ~ 1339 نانومتر 1271 ~ 1360 نانومتر 1550 نانومتر |
≤3.5 ≤5.3 ≤18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| طول موج پراکندگی صفر | 1300 تا 1324 | نانومتر | |
| حداکثر شیب پراکندگی صفر | ≤0.093 | Ps/(nm2کیلومتر) | |
| شاخص شکست گروهی (مقدار معمولی) |
1310 نانومتر 1550 نانومتر |
1.466 1.467 |
|
| مشخصه هندسی | |||
| قطر روکش | 125.0±1.0 | میکرومتر | |
| خطای تمرکز هسته/روکش | ≤0.8 | میکرومتر | |
| روکش غیر دایره ای | ≤1.0 | % | |
| قطر پوشش | 10±245.0 | میکرومتر | |
| خطای تمرکز روکش / پوشش | ≤12.0 | میکرومتر | |
| پوشش غیر دایره ای | ≤8 | % | |
| قطر پوشش رنگی | 15±250.0 | میکرومتر | |
| مشخصه مکانیکی | |||
| حلقه زنی (شعاع) | ≥4 | متر | |
| اثبات استرس | 0.69 | GPA | |
| نیروی نوار پوشش |
مقدار متوسط اوج ارزش |
1.0-5.0 1.3-8.9 |
ن ن |
| پارامتر حساسیت به خوردگی تنش دینامیکی (nد ارزش) | ≥20 | ||
ما کابل را تولید و آزمایش می کنیم که مطابق با استاندارد زیر است
| عملکرد مکانیکی | |
| حداکثر عملکرد تنش | IEC 60794-1-2-E |
| حداکثرتنش عملیات | IEC 60794–1-2-E1 |
| تست له کردن | IEC 6079 –1-2-E3 |
| تست ضربه | IEC 60794–1-2-E4 |
| خم شدن مکرر | IEC 60794–1-2-E6 |
| تست پیچشی | IEC 60794–1-2-E7 |
| خم شدن کابل | IEC 60794-1-2-E11A |
| ضریب تضعیف | ITU-T G.652 |
| تست سازه | IEC-60793-1-20 |
| عملکرد زیست محیطی | |
| چرخه دما | IEC 60794–1-2-F1 |
| نفوذ آب | IEC 60794-1-2-F5B |
| بایگانی جریان مرکب |
IEC 60794-1-E14 |

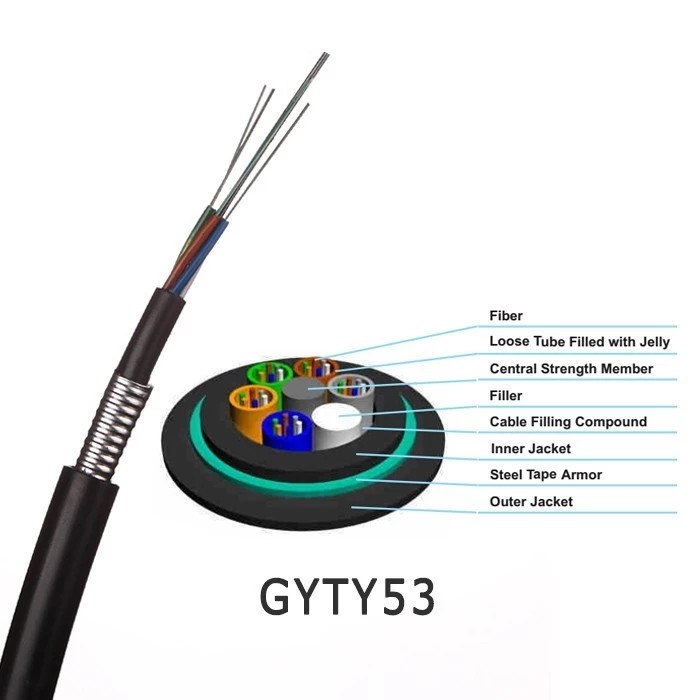

کابل سیسنگ معدن
لوله های شل با استفاده از SZ در اطراف عضو استحکام مرکزی رشته می شوند.رشته SZ لوله ها را در یک جهت برای چندین چرخش و سپس در جهت دیگر می پیچد.
مرکزی استراز ماخگر
عضو مرکزی استحکام از فولاد ساخته شده است که هم استحکام کششی و هم ضد کمانش را برای کابل فراهم می کند.
شل لوله
فیبرهای نوری در لوله ژله ای قرار می گیرند.این لوله با استاندارد صنعتی PBT ساخته شده است.برای شناسایی آسان طبق طرح نشان داده شده در بالا رنگی است.
اب بقفل کردن مواد
ترکیب پرکننده، مواد مسدود کننده آب بین لوله شل و غلاف داخلی، کابل را از نفوذ آب محافظت می کند.
زره پوش
نوار فولادی راه راه استحکام فشرده سازی کابل، حداکثر خاصیت ضد له شدن، محافظت در برابر جوندگان و عملکرد مقاوم در برابر گلوله را ارائه می دهد.
ژاکت بیرونی
یک ژاکت پلی اتیلن با چگالی بالا بر روی هسته کابل و زره نوار فولادی راه راه به عنوان غلاف اکسترود شده است.
کابل اسسلامتی مکشتی کردن
هر کابل دارای اطلاعات زیر است که به وضوح روی ژاکت بیرونی کابل ها مشخص شده است:
آ.نام سازنده.
بسال تولید کننده
جنوع کابل و فیبر
دعلامت طول (چاپ روی هر متر به طور معمول)
ه.یا به عنوان نیاز مشتری.
کاربرد:
مناسب برای سربار، خط لوله، دفن مستقیم و سایر روش های تخمگذار
