GJXFH FTTH
کابل داخلی سیمپلکس کمانی نوع چند هسته ای تک حالته کابل مخابراتی سیم LAN
فیبر پوشش رنگی 250 میلی متری در مرکز قرار گرفته است.دو پلاستیک تقویت شده با الیاف موازی (FRP) قرار داده شده استدر دو طرفکابل با غلاف LSZH مقاوم در برابر اشعه ماوراء بنفش و شعله مشکی یا رنگی تکمیل شده است.

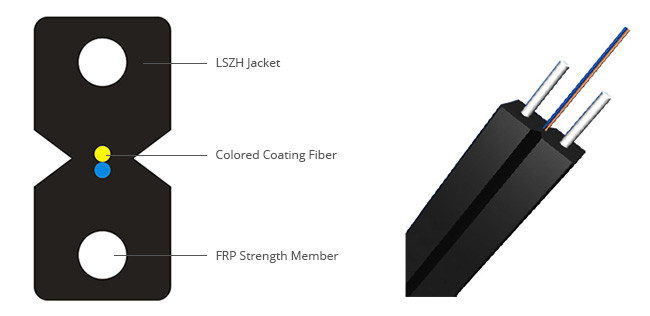

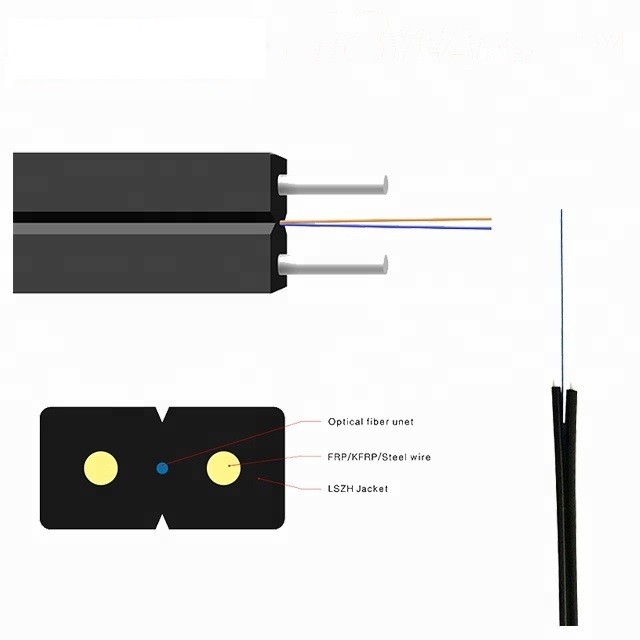

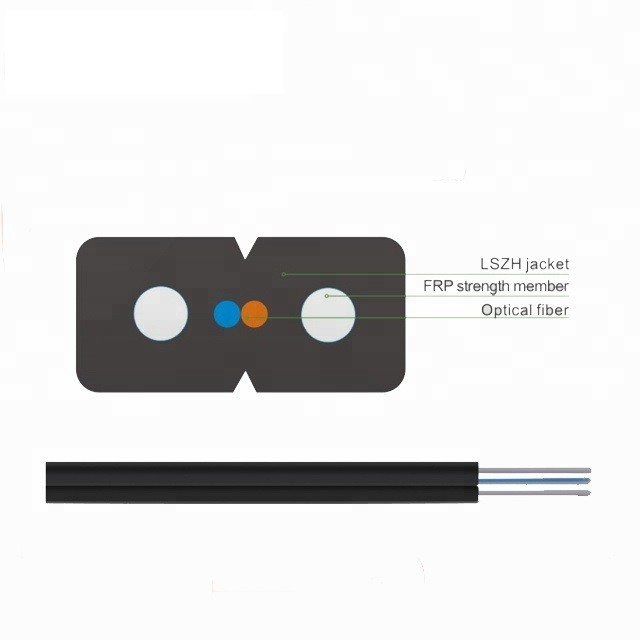

ساختار:
- طرح مقطع از نوع پاپیون
- دو سیم موازی FRP به عنوان عضو استحکام
- فیبر بادوام G657A1/A2 در وسط خم می شود
- غلاف بیرونی PE یا LSZH
ویژگی:
- مقاوم در برابر اشعه ماوراء بنفش و شعله
- ساختار تخت نوع کمان.
- فشرده، نرم، انعطاف پذیر، آسان برای نصب.
1. فیبر نوری ویژه مقاوم در برابر خمش، ارائه پهنای باند بیشتر و بهبود عملکرد انتقال شبکه.
2. دو تقویت کننده موازی FRP باعث می شود کابل نوری مقاومت فشار خوبی داشته باشد و از فیبر نوری محافظت کند.
3. کابل نوری دارای ساختار ساده، وزن سبک و قابلیت عمل قوی است.
4. طراحی شیار منحصر به فرد، آسان برای لایه برداری، آسان برای اتصال، ساده نصب و نگهداری.
5. غلاف پلی اتیلن ضد شعله بدون هالوژن بدون دود یا غلاف PVC مقاوم در برابر شعله، حفاظت از محیط زیست.
6. می تواند با انواع اتصالات در سایت مطابقت داشته باشد، می تواند در محل پایان یابد.
7. به دلیل نرمی و سبکی آن، کابل روکش دار به طور گسترده در شبکه دسترسی استفاده می شود.نام علمی کابل روکش دار این است که شبکه دسترسی از یک پروانه برای معرفی کابل نوری استفاده می کند.چون شکل آن پروانه ای است به آن کابل نوری پروانه ای نیز می گویند، کابل نوری 8 شکل.
مشخصات:
مشخصات عمومی
| نوع کابل |
FTTH (کابل رها کردن) |
| نوع فیبر |
SM G657A1/ SM G657A2 |
| کاربرد |
FTTH، LAN |
| روش های نصب توصیه شده |
هوایی |
| محیط |
سرپوشیده |
| محدوده دما |
-40 تا 70 ℃ |
مشخصات فیبر
| سبک فیبر |
واحد |
اس ام
G652D
|
اس ام
G657A1
|
اس ام
G657A2
|
| وضعیت |
نانومتر |
1310/1550 |
1310/1550 |
1310/1550 |
| تضعیفی |
دسی بل در کیلومتر |
≤0.36/0.23 |
≤0.35/0.21 |
≤0.35/0.21 |
| پراکندگی |
1310 نانومتر |
Ps/(nm*km) |
≤18 |
≤18 |
≤18 |
| 1550 نانومتر |
Ps/(nm*km) |
≤22 |
≤22 |
≤22 |
| طول موج پراکندگی صفر |
نانومتر |
10±1312 |
10±1312 |
1300-1324 |
| شیب پراکندگی صفر |
ps/(nm²×Km) |
0.091 ≤ |
0.090 ≤ |
0.092 ≤ |
| حداکثر فیبر فردی PMD |
[ps/√km] |
≤0.2 |
≤0.2 |
≤0.2 |
| ارزش پیوند طراحی PMD |
ps/(nm²×Km) |
≤0.08 |
≤0.08 |
≤0.08 |
| طول موج قطع فیبر λc |
نانومتر |
≧1180، ≤1330 |
≧1180، ≤1330 |
≧1180، ≤1330 |
| طول موج قطع کابل λcc |
نانومتر |
≤1260 |
..... |
..... |
| MFD |
1310 نانومتر |
ام |
0.4±9.2 |
9.0±0.4 |
0.4±9.8 |
| 1550 نانومتر |
ام |
0.8±10.4 |
0.5±10.1 |
0.5±9.8 |
| مرحله (میانگین اندازه گیری دو طرفه) |
دسی بل |
≤0.05 |
≤0.05 |
≤0.05 |
| بی نظمی در طول فیبر و ناپیوستگی نقطه |
دسی بل |
≤0.05 |
≤0.05 |
≤0.05 |
| ضریب تفاضل پس پراکندگی |
دسی بل در کیلومتر |
≤0.03 |
≤0.03 |
≤0.03 |
| یکنواختی تضعیف |
دسی بل در کیلومتر |
≤0.01 |
≤0.01 |
≤0.01 |
| قطر روکش |
ام |
0.1±125.0 |
0.1±124.8 |
0.1±124.8 |
| روکش غیر دایره ای |
% |
≤1.0 |
≤0.7 |
≤0.7 |
| قطر پوشش |
ام |
7±242 |
7±242 |
7±242 |
| خطای هم مرکز پوشش/شفنچ |
ام |
≤12.0 |
≤12.0 |
≤12.0 |
| پوشش غیر دایره ای |
% |
≤6.0 |
≤6.0 |
≤6.0 |
| خطای تمرکز هسته/روکش |
ام |
≤0.6 |
≤0.5 |
≤0.5 |
| حلقه (شعاع) |
ام |
≥4 |
≥4 |
≥4 |
تشخیص رنگ استاندارد فیبر
| خیر |
1 |
2 |
3 |
4 |
| رنگ |
آبی |
نارنجی |
سبز |
رنگ قهوه ای |
طراحی کابل
| مورد |
شرح |
| شماره مدل |
GJXH/GJFXH |
| 1. تعداد فیبر |
1 هسته، 2 هسته، 4 هسته |
| 2. قطر کابل |
3.0 * 2.0 میلی متر |
| 3. وزن کابل |
11.5KGS/9.5KGS |
| 4. عضو قدرت |
|
| -مواد |
فولاد/FRP |
| -قطر |
0.45 میلی متر |
| 5. غلاف بیرونی |
|
| -مواد |
LSZH (سیاه/سفید) |
| 6. علامت گذاری غلاف |
|
| -نوع علامت گذاری |
چاپ لیزری |
عضو قدرت
عضو استحکام از فولاد یا FRP ساخته شده است.کشش کابل را فراهم می کند.
غلاف کابل را از نفوذ آب محافظت می کند.
ژاکت بیرونی
غلاف LSZH روی فیبر اکسترود می شود.
علامت گذاری غلاف کابل
هر کابل دارای اطلاعات زیر است که به وضوح روی ژاکت بیرونی کابل ها مشخص شده است:
آ.نام سازنده.
بسال تولید کننده
جنوع کابل و فیبر
دعلامت طول (چاپ روی هر متر به طور معمول)
ه.یا به عنوان نیاز مشتری.
کاربرد:
1. مورد استفاده برای سیم کشی داخلی، کاربران نهایی مستقیما از کابل ها استفاده می کنند.
2. برای معرفی کابل های نوری در ساختمان ها استفاده می شود.
برای سیم کشی داخلی کاربران در FTTH.
