خانه /محصولات/OPGW فیبر نوری کابل/کابل تک فیوز OPGW فیبر نوری کابل نقره ای ضد زنگ Pigtail

کابل تک فیوز OPGW فیبر نوری کابل نقره ای ضد زنگ Pigtail

قابل مذاکره است
MOQ
قابل مذاکره
قیمت
کابل تک فیوز OPGW فیبر نوری کابل نقره ای ضد زنگ Pigtail
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
تعداد فیبر: 12-72 الیاف
فیبر: G652D، G657A1، G657A2
قطر کابل: 9-18.2 میلی متر
شعاع خم: 25 برابر قطر کابل
بسته بندی: قرقره چوبی آهنی
درخواست: مخابرات، هوایی، مخابرات، شبکه
دمای کار: -40 درجه سانتی گراد تا + 70 درجه سانتی گراد
گواهی: ISO9001/CE/ROHS
برجسته کردن:

فیبر کابل opgw

,

کابل فیبر نوری ضد آب
اطلاعات اولیه
محل منبع: دوگانگوان، گوانگدونگ، چین (سرزمین اصلی)
نام تجاری: TW-SCIE or OEM
گواهی: SGS ROHS REACH ISO
شماره مدل: OPGW
پرداخت
جزئیات بسته بندی: درام چوبی
زمان تحویل: 15 روز کاری
شرایط پرداخت: L/C، T/T، D/A، D/P، Western Union، MoneyGram
قابلیت ارائه: 2000 کیلو وات / در روز
توضیحات محصول

مشخصات فنی کابل فیبر نوری



نورپردازیفیبر ویژگی ها

ویژگی های نوری، هندسی، مکانیکی و محیطی ITU-T G.652.D فیبر نوری باید مطابق با جدول زیر باشد:



ویژگی ها مقادیر مشخص واحدها
ویژگی های نوری
قطر میدان حالت در 1310nm 9.1±0.5 μm
در 1550nm 10.3 ± 07 mm
ضریب کاهش در 1310nm ≤0.36 dB/km
در 1550nm ≤0.23 dB/km
عدم یکنواختی کاهش ≤0.05 دی بی
طول موج انتشار صفر (λ)0) ۱۳۰۰ ¥ ۱۳۲۴ nm
حداکثر شیب صفر پراکندگی (S)0max) ≤0.092 ps/(nm2·km)
ضریب پراکندگی حالت قطبی (PMD)ق) ≤0.2
طول موج قطع (λ)سی سی) ≤1260 nm
ضریب پراکندگی ۱۲۸۸-۱۳۳۹nm ≤3.5 ps/(nm·km)
1550nm ≤18 ps/(nm·km)
شاخص شکستگی موثر گروه (N)eff) در 1310nm 1.466 -نه.
در 1550nm 1.467 -نه.
ویژگی های هندسی
قطر پوشش 125.0±10 μm
پوشش غیر دایره ای ≤1.0 %
قطر پوشش 245.0±100 μm
خطای تمرکز پوشش ≤120 μm
پوشش غیر دایره ای ≤6.0 %
خطای تمرکز بخش پوشش هسته ≤0.8 μm
خطای تمرکز پوشش / پوشش ≤120 μm
ویژگی های مکانیکی
کرلینگ ≥4 m
فشار ثابت ≥0.69 GPa
نیروی نوار پوشش ارزش متوسط 1.۰-۵0 N
مقدار اوج 1.3-8.9 N
از دست دادن انعطاف ماکرو F60mm، 100 دایره، در 1550nm ≤0.05 دی بی
F32mm، 1 دایره، در 1550nm ≤0.05 دی بی





ویژگی هاازکابل

ساخت و ساز کابل و Pآرامتر

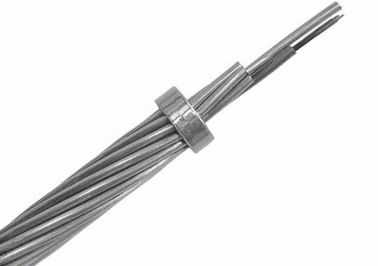

سیم زمینی فوقانی ساخته شده از سیم فولادی پوشانده با آلومینیوم (AS) و لوله فولاد ضد زنگ حاوی فیبر نوری.

نوع کابل: OPGW-48B1.3-190[205].185.4

بخش متقاطع OPGW

کابل تک فیوز OPGW فیبر نوری کابل نقره ای ضد زنگ Pigtail 0

ساختار   مواد نه، نه قطر ماده
فیبر جی652.د 48
مرکز 20٪ سیم AS 1 قطر 4.0mm
لایه 1 لوله SUS 4 قطر 4.0mm
20٪ سیم AS 2 قطر 4.0mm
لایه 2 20٪ سیم AS 12 قطر 4.0mm




مشخصات OPGW



پست ها داده های فنی
سرنگون شده هسته، لایه 1، لایه 2
جهت قرار دادن لایه بیرونیدرستهدست
قطر کابل (نامی) 20.0mm
وزن کابل (تقریباً) 1365kg/km
قطعات متقاطع پشتیبان AS سیم 188.5 میلی متر2
قدرت کششی نامشخص (RTS) 205kN
ماژول انعطاف پذیری (E-Modulus) 162.0kN/mm2
ضریب طول کششی حرارتی 13.0×10-6/ک
حداکثر استرس کاری (40٪ RTS) 82.0kN
استرس روزانه ((EDS)) ((18٪ ٪25٪RTS)) 36.9 ~ 51.25kN
مقاومت DC در 20°C 0.442 اوم/کلم
جریان کوتاه مدت (1.0s، 40°C~200°C) 13.62kA
ظرفیت جریان کوتاه مدت I2t 185.4kA2s
کمترین شعاع خم نصب 30 برابر قطر کابل
عملیات 15 برابر قطر کابل
محدوده دما نصب -10°C~+60°C
انبار و حمل و نقل -40°C تا +60°C
عملیات -40°C تا +80°C





Fایبر وLعروسکTبی بی Cبویمندانتیفیکیشن

فیبر های جداگانه و لوله های آزاد باید مطابق با استاندارد TIA/EIA-598-A و کد رنگ به صورت زیر باشند.

لوله فولادی 1 (سیگنال های شماره 1-12): فیبر نوری تک حالت (SM)

رنگ های فیبر

نه 1 2 3 4 5 6 7 8 9 10 11 12
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب



لوله های فولادی 2 (فیبر های شماره 13 تا 24): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (50mm pitch)

نه 13 14 15 16 17 18 19 20 21 22 23 24
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


لوله فولادی 3 (سیستم های فیبر شماره 25 تا 36): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (100mm pitch)

نه 25 26 27 28 29 30 31 32 33 34 35 36
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


لوله فولادی 4 (فیبر شماره 37-48): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (150mm pitch)

نه 37 38 39 40 41 42 43 44 45 46 47 48
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


بسته بندیSپاشنه زدن

OPGW باید به طور محکم و یکنواخت بر روی یک رول محکم چوبی که مطابق با ANSI/AA 53-1981 یا برابر باشد، پیچیده شود.رول باید با چوب آهن محکم به عقب کشیده شود تا از آسیب OPGW در حمل و نقل عادی جلوگیری شود.، حمل و نقل، ذخیره سازی و عملیات رشته بندی.

نقشه ریل

کابل تک فیوز OPGW فیبر نوری کابل نقره ای ضد زنگ Pigtail 1کابل تک فیوز OPGW فیبر نوری کابل نقره ای ضد زنگ Pigtail 2

با توجه به طول کابل، ما نوع مختلف رول (D,d,b,w1,w2) را برای بارگذاری کابل انتخاب می کنیم.



محیط زیست و گواهینامه

کاملا با سیستم های ISO14001، RoHS و OHSAS18001 مطابقت دارد

کابل تک فیوز OPGW فیبر نوری کابل نقره ای ضد زنگ Pigtail 3



توصیه های نصب

روش نصب:

توصیه می شود که IEEE Std 524-1992 و روش های توصیه شده شرکت ما برای نصب OPGW استفاده شود.
