سیستم های ABC برای انتقال برق در شبکه های برق شهری استفاده می شود.آنها با ولتاژ تا 600/1000 ولت کار می کنند و عمدتاً برای توزیع یک فاز و سه فاز برق استفاده می شوندآنها می توانند در محدوده دمای پایدار از -10°C تا 80°C کار کنند.و آنها به دلیل خواص الکتریکی خوب و هزینه پایین تری در مقایسه با کابل های مس اقتصادی هستند. آنها انعطاف پذیر هستند و نصب و استفاده از آنها را در کاربردهای مختلف آسان می کنند. سیستم های ABC برای استفاده ایمن هستند زیرا از مدار کوتاه الکتریکی و خطرات احتمالی آتش جلوگیری می کنند.آنها با دوام هستند و می توانند در برابر قرار گرفتن در معرض اشعه UV و رطوبت مقاومت کنندو همچنین مقاوم به خوردگی هستند.سیستم های ABC دارای یک پایان زیبایی هستند و می توانند با خواص فیزیکی و الزامات الکتریکی بازار و محیط آفریقایی سازگار شوند.
مشخصات

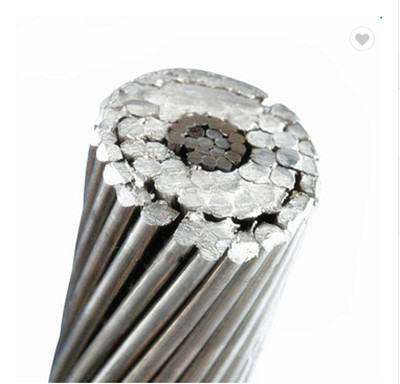

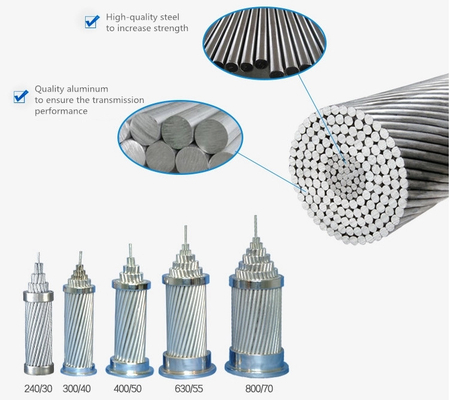

ساختار فنی راننده
|
واحد
|
ارزش
|
||
ساختار |
مرکز: سیم فولادی
|
شماره/ملم |
نصف0
|
|
لایه 1: سیم فولادی
|
6/20
|
|||
لایه ۲: سیم آلومینیومی
|
10/257
|
|||
لایه سوم: سیم آلومینیومی
|
16/257
|
|||
استاندارد
|
/
|
GB/T1179/IEC 61089/ASTM B232 / B232M-2009 / B498
|
||
جهت فشرده سازی لایه بیرونی
|
مسیر
|
دست راست
|
||
قطر هادی
|
mm
|
16.28±1%
|
||
بخش متقاطع
|
mm2
|
156.8±1%
|
||
وزن هادی
|
در کیلوگرم
|
547.8±1%
|
||
مقاومت کششی نامی
|
kN
|
52
|
||
ماژول انعطاف پذیری
|
GPa
|
73.9
|
||
ضریب گسترش خطی
|
10 تا 6 درجه سانتیگراد
|
18.9
|
||
حداکثر مقاومت DC در 20 درجه سانتیگراد
|
اوم/فوت
|
0.637
|
||
نسبت قرار دادن |
لایه آلومینیومی
|
زمان |
لایه 16 سیم 10-14
لایه ۱۰ سیم 10 تا 16 |
|
لایه فولادی
|
لایه 6 سیم 18-30
|
خواص سیم آلومینیومی (قبل از رشته بندی)
|
واحد
|
ارزش
|
قطر و تحمل
|
mm
|
2.57±0.03
|
حداقل مقاومت کششی
|
MPa
|
175
|
حداقل طول کششی در 250 میلی متر
|
%
|
1.7
|
حداکثر مقاومت در 20 درجه سانتیگراد
|
Ω·mm2/m
|
0.028172
|
خواص سیم فولادی (قبل از فشرده سازی)
|
واحد
|
ارزش
|
قطر و تحمل
|
mm
|
2.0±002
|
حداقل مقاومت کششی
|
MPa
|
1410
|
حداقل تنش در یک درصد کشش
|
MPa
|
1280
|
حداقل طول کششی در 250 میلی متر
|
%
|
3.5
|
کلاس پوشش روی روی
|
/
|
کلاس A
|
کیفیت پوشش روی
|
g/mm2
|
230
|
قطر هادی
|
ام ام
|
6.0
|
مقاومت کششی نامی
|
KN
|
/
|
بسته بندی و حمل و نقل
بسته بندی استاندارد: چوبی بشکه های چوبی. 2000m تا 6000m / بشکه یا سایر مورد نیاز.
