کابل چند حالته PBT نوع OPGW کابل فیبر نوری با قطر بزرگ و ظرفیت فیبر 162.0kN/mm2 مدول الاستیسیته

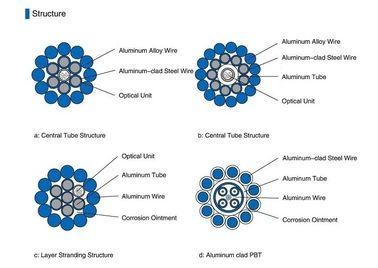

لوله مرکزی فولاد ضد زنگ توسط یک یا دو لایه سیم های فولادی با روکش آلومینیومی (ACS) یا مخلوطی از سیم های ACS و سیم های آلیاژ آلومینیوم احاطه شده است.پرکاربردترین کابل ها هستند، طراحی آنها به طور کامل با رایج ترین نیازهای خطوط برق سازگار است.

نوریفیبر مشخصات

مشخصات نوری، هندسی، مکانیکی و محیطی فیبر نوری ITU-T G.652.D باید مطابق جدول زیر باشد:

مشخصات			مقادیر مشخص شده	واحدها
ویژگی های نوری
قطر میدان حالت		در 1310 نانومتر	0.5±9.1	میکرومتر
		در 1550 نانومتر	0.7 ± 10.3	میلی متر
ضریب تضعیف		در 1310 نانومتر	≤0.36	دسی بل در کیلومتر
		در 1550 نانومتر	≤0.23	دسی بل در کیلومتر
عدم یکنواختی تضعیف			≤0.05	دسی بل
طول موج پراکندگی صفر (λ0)			1300 تا 1324	نانومتر
حداکثر شیب پراکندگی صفر (S0 حداکثر)			0.092 ≤	ps/(nm2· کیلومتر)
ضریب پراکندگی حالت قطبی (PMDس)			≤0.2
طول موج قطع (λسی سی)			≤1260	نانومتر
ضریب پراکندگی		1288 × 1339 نانومتر	≤3.5	ps/(nm·km)
		1550 نانومتر	≤18	ps/(nm·km)
شاخص شکست گروهی مؤثر (Neff)		در 1310 نانومتر	1.466	-
		در 1550 نانومتر	1.467	-
مشخصه هندسی
قطر روکش			125.0±1.0	میکرومتر
روکش غیر دایره ای			≤1.0	%
قطر پوشش			245.0±10.0	میکرومتر
خطای متمرکز بودن پوشش-روکش			≤12.0	میکرومتر
غیر دایره ای بودن پوشش			≤6.0	%
خطای متمرکز بودن روکش هسته			≤0.8	میکرومتر
خطای متمرکز بودن روکش / پوشش			≤12.0	میکرومتر
مشخصه مکانیکی
حلقه زدن			≥4	متر
اثبات استرس			≥0.69	GPa
نیروی نوار پوشش	مقدار متوسط		1.0-5.0	ن
	اوج ارزش		1.3-8.9	ن
از دست دادن خمش ماکرو	Ф60 میلی متر، 100 دایره، در 1550 نانومتر		≤0.05	دسی بل
	Ф32 میلی متر، 1 دایره، در 1550 نانومتر		≤0.05	دسی بل

مشخصات OPGW

افایبر وLاوستیube سیرنگمندندانپزشکی

فیبر مجزا و لوله های شل باید با استاندارد TIA/EIA-598-A و کد رنگ مطابق زیر مطابقت داشته باشد.

لوله فولادی 1 (فیبرهای شماره 1-12): فیبر نوری تک حالته (SM)

رنگ های فیبر

لوله فولادی 2 (فیبرهای شماره 13-24): فیبر نوری تک حالته (SM)

یک ردیاب سیاه رنگ (50 میلی متر زمین)

لوله فولادی 3 (فیبرهای شماره 25-36): فیبر نوری تک حالته (SM)

یک ردیاب سیاه (100 میلی متر زمین)

لوله فولادی 4 (فیبرهای شماره 37-48): فیبر نوری تک حالته (SM)

یک ردیاب سیاه رنگ (150 میلی متر زمین)

بسته بندی واسهیپینگ

OPGW باید محکم و یکنواخت روی یک قرقره چوبی آهنی محکم که مطابق با ANSI/AA 53-1981 یا برابر است، پیچیده شود.قرقره باید با چوب آهنی محکم ساخته شود تا از آسیب OPGW در حمل و نقل معمولی، جابجایی، ذخیره سازی و عملیات ریسمان جلوگیری شود.

با توجه به طول کابل، ما حلقه های مختلف (D، d، b، w1، w2) را برای بارگذاری کابل انتخاب می کنیم.
