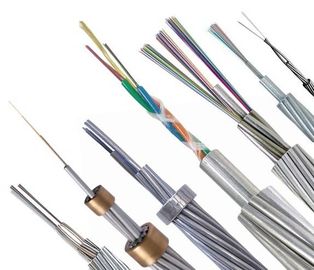

سیم های زمینی کامپوزیت فیبر نوری (OPGW)
1. عمومی
1.1 این مشخصات الزامات سیم های زمینی کامپوزیتی فیبر نوری (OPGW) را که برای استفاده در خارج از نصب به مشتری ارائه می شود، پوشش می دهد.
1.2 کابل فیبر نوری باید با الزامات این مشخصات مطابقت داشته باشد و به طور کلی آخرین استانداردها یا بهتر از آن را داشته باشد:
ITU-T G.650: تعاریف و روش های آزمایش برای ویژگی های خطی و قطعی فیبر و کابل تک حالته
ITU-T G.652: ویژگی های فیبر نوری و کابل تک حالته
ITU-T G.655: ویژگی های فیبر و کابل نوری تک حالته با پراکندگی غیر صفر
IEC 60793-2-50 B1.3: مشخصات مقطعی برای فیبرهای تک حالته کلاس B
IEEE 1138: ساخت استاندارد سیم‌های زمینی فیبر نوری مرکب (OPGW) برای استفاده در خطوط برق شهری
ASTM B398: مشخصات استاندارد برای سیم آلیاژ آلومینیوم 6201-T81 برای مقاصد الکتریکی
ASTM B 415: مشخصات استاندارد برای هادی های فولادی با روکش آلومینیومی سخت کشیده شده
ASTM B416: مشخصات رساناهای فولادی با روکش آلومینیومی با رشته های هم مرکز
EIA/TIA-455: روش‌های تست استاندارد برای فیبرهای نوری، کابل‌ها، مبدل‌ها، حسگرها، دستگاه‌های اتصال و پایانه و سایر اجزای فیبر نوری
EIA 492A: مشخصات عمومی برای فیبرهای موجبر نوری
EIA 472A: مشخصات مقطعی برای کابل های ارتباطی فیبر نوری برای استفاده در خارج از هوا
2. نوری فیبر مشخصات
2.1 مشخصات نوری، هندسی، مکانیکی و محیطی فیبر نوری ITU-T G.652 باید مطابق جدول زیر باشد:
| مشخصات |
مقادیر مشخص شده |
واحدها |
| ویژگی های نوری |
| قطر میدان حالت |
در 1310 نانومتر |
0.5±9.1 |
میکرومتر |
| در 1550 نانومتر |
0.7 ± 10.3 |
میلی متر |
| ضریب تضعیف |
در 1310 نانومتر |
≤0.36 |
دسی بل در کیلومتر |
| در 1550 نانومتر |
≤0.22 |
دسی بل در کیلومتر |
| عدم یکنواختی تضعیف |
≤0.05 |
دسی بل |
| طول موج پراکندگی صفر (λ0) |
1300 تا 1324 |
نانومتر |
| حداکثر شیب پراکندگی صفر (S0 حداکثر) |
0.092 ≤ |
ps/(nm2· کیلومتر) |
| ضریب پراکندگی حالت قطبش (PMDس) |
≤0.2 |
|
| طول موج قطع (λسی سی) |
≤1260 |
نانومتر |
| ضریب پراکندگی |
1288 × 1339 نانومتر |
≤3.5 |
ps/(nm·km) |
| 1550 نانومتر |
≤18 |
ps/(nm·km) |
| شاخص شکست گروهی مؤثر (Neff) |
در 1310 نانومتر |
1.466 |
- |
| در 1550 نانومتر |
1.467 |
- |
| مشخصه هندسی |
| قطر روکش |
125.0±1.0 |
میکرومتر |
| روکش غیر دایره ای |
≤1.0 |
% |
| قطر پوشش |
245.0±10.0 |
میکرومتر |
| خطای متمرکز بودن پوشش-روکش |
≤12.0 |
میکرومتر |
| پوشش غیر دایره ای |
≤6.0 |
% |
| خطای متمرکز بودن روکش هسته |
≤0.8 |
میکرومتر |
| خطای متمرکز بودن روکش / پوشش |
≤12.0 |
میکرومتر |
| مشخصه مکانیکی |
| فر کردن |
≥4 |
متر |
| اثبات استرس |
≥0.69 |
GPa |
| نیروی نوار پوشش |
مقدار متوسط |
1.0-5.0 |
ن |
| اوج ارزش |
1.3-8.9 |
ن |
| از دست دادن خمش ماکرو |
Ф60 میلی متر، 100 دایره، در 1550 نانومتر |
≤0.05 |
دسی بل |
| Ф32 میلی متر، 1 دایره، در 1550 نانومتر |
≤0.05 |
دسی بل |
| |
|
|
|
|
3. مشخصات از کابل
3.1 کابل سازی و صپارامتر

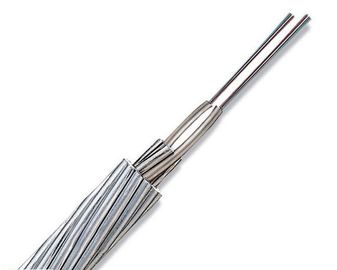

سیم زمین بالای سر ساخته شده از سیم فولادی با روکش آلومینیومی (AS) و لوله فولادی ضد زنگ حاوی فیبر نوری.
3.2 نوع کابل: OPGW-12B1-75[82.8;47.4]
3.2.1 مقطع OPGW
| ساختار |
|
مواد |
خیر |
قطر مواد |
| فیبر |
G.652 |
12 |
- |
| مرکز |
لوله SUS |
1 |
قطر |
4.0 میلی متر |
| لایه 1 |
سیم 23% AS |
6 |
قطر |
4.0 میلی متر |
3.2.1 مشخصات OPGW
| موارد |
داده های تکنیکی |
|
سرگردان
|
هسته، لایه 1 |
| جهت رشته |
لایه بیرونی دست راست است |
| قطر کابل (اسمی) |
12.0 میلی متر |
| وزن کابل (تقریبا) |
504 کیلوگرم بر کیلومتر |
| پشتیبان مقطع |
سیم AS |
75.4 میلی متر2 |
| مقاومت کششی رتبه بندی شده (RTS) |
91.0 کیلونیوتن |
| مدول الاستیسیته (E-Modulus) |
149.0Gpa |
| ضریب ازدیاد طول حرارتی |
12.9×10-6/ ک |
| حداکثر استرس کاری (40% RTS) |
33.12 کیلونیوتن |
| استرس روزانه (EDS) (16~25%RTS) |
13.24 ~ 20.7 kN |
| مقاومت DC در 20 ℃ |
1.008 اهم در کیلومتر |
| جریان زمان کوتاه (1.0 ثانیه، 40 ℃ تا 300 ℃) |
6.9 کیلو آمپر |
| ظرفیت فعلی کوتاه مدت (I2ت) |
47.4 کیلو آمپر مربع |
| حداقل شعاع خمش |
نصب و راه اندازی |
25 برابر قطر کابل |
| عمل |
15 برابر قطر کابل |
| محدوده دما |
نصب و راه اندازی |
-10℃℃+50℃ |
| ذخیره سازی و حمل و نقل |
-40℃℃+80℃ |
| عمل |
-40℃℃+80℃ |
| |
|
|
|
4. افایبر و Lاوس تیube سیرنگ مندندانپزشکی
فیبر مجزا و لوله های شل باید مطابق با استاندارد TIA/EIA-598-A و کد رنگ به شرح زیر باشد.
رنگ های فیبر
| نه |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| رنگ |
آبی |
نارنجی |
سبز |
رنگ قهوه ای |
خاکستری |
سفید |
قرمز |
طبیعت |
رنگ زرد |
بنفش |
رنگ صورتی |
آبی |
| |
|
|
|
|
|
|
|
|
|
|
|
|
5.مکانیکی و محیطیتست.
کابل OPGW باید تست های زیر را با موفقیت پشت سر بگذارد که همه آنها نباید انتخاب شوند.موارد آزمون زیر باید طبق مرجع مربوطه انجام شود.
| خیر |
مورد |
ارجاع |
| تست های OPGW |
| 1 |
طول موج قطع |
IEEE Std 1138 |
| 2 |
تست ورود آب |
IEEE Std 1138 |
| 3 |
تراوش مجتمع سیل |
IEEE Std 1138 |
| 4 |
تست اتصال کوتاه |
IEEE Std 1138 |
| 5 |
تست ارتعاش بادی |
IEEE Std 1138 |
| 6 |
تست شیو |
IEEE Std 1138 |
| 7 |
تست له شدن |
IEEE Std 1138 |
| 8 |
تست ضربه |
IEEE Std 1138 |
| 9 |
تست خزش |
IEEE Std 1138 |
| 10 |
تست استرس-کرنش |
IEEE Std 1138 |
| 11 |
چرخه دما |
IEEE Std 1138 |
| 12 |
تست حاشیه کرنش |
IEEE Std 1138 |
| 13 |
تست تاختن |
IEEE Std 1138 |
| 14 |
تست رعد و برق |
IEEE Std 1138 |
| آزمایشات فیبر |
| 1 |
تغییرات میرایی با طول موج |
IEEE Std 1138 |
| 2 |
تضعیف با خم شدن |
IEEE Std 1138 |
| 3 |
چرخه دما |
IEEE Std 1138 |
| 4 |
تضعیف در اوج آب |
IEEE Std 1138 |
| آزمون های قبولی میدانی |
| 1 |
تداوم فیبر |
IEEE Std 1138 |
| 2 |
تضعیفی |
IEEE Std 1138 |
| 3 |
طول فیبر |
IEEE Std 1138 |
6. بسته بندی و اسهیپینگ
OPGW باید محکم و یکنواخت بر روی یک قرقره چوبی آهنی محکم که مطابق با ANSI/AA 53-1981 یا برابر است، پیچیده شود.قرقره باید با چوب آهنی محکم ساخته شود تا از آسیب OPGW در حمل و نقل معمولی، جابجایی، ذخیره سازی و عملیات ریسمان جلوگیری شود.
