خانه /محصولات/OPGW فیبر نوری کابل/لوله فولاد ضد زنگ OPGW کابل فیبر نوری 82.0kN حداکثر فشار کاری برای فضای باز

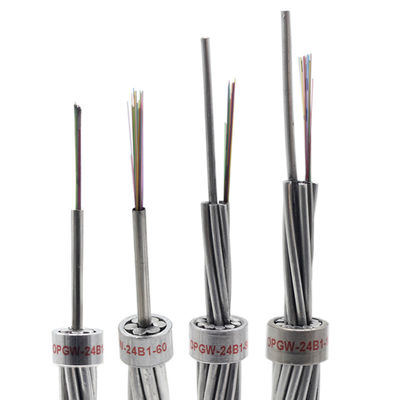

لوله فولاد ضد زنگ OPGW کابل فیبر نوری 82.0kN حداکثر فشار کاری برای فضای باز

قابل مذاکره است
MOQ
قابل مذاکره
قیمت
لوله فولاد ضد زنگ OPGW کابل فیبر نوری 82.0kN حداکثر فشار کاری برای فضای باز
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
تعداد فیبر: 12-72 الیاف
فیبر: G652D، G657A1، G657A2
قطر کابل: 9-18.2 میلی متر
شعاع خمشی: قطر کابل 25 برابر
بسته بندی: قرقره چوبی آهنی
درخواست: مخابرات، هوایی، مخابرات، شبکه
دمای کار: -40 درجه سانتی گراد تا + 70 درجه سانتی گراد
گواهی: ISO9001/CE/ROHS
برجسته کردن:

کابل فیبر نوری فیبر نوری فیبر نوری کابل

,

waterproof fiber optic cable
اطلاعات اولیه
محل منبع: دوگانگوان، گوانگدونگ، چین (سرزمین اصلی)
نام تجاری: TW-SCIE or OEM
گواهی: SGS ROHS REACH ISO
شماره مدل: OPGW
پرداخت
جزئیات بسته بندی: درام چوبی
زمان تحویل: 15 روز کاری
شرایط پرداخت: L / C، T / T، D / A، D / P
قابلیت ارائه: 2000 کیلو وات / در روز
توضیحات محصول

مشخصات فنی کابل فیبر نوری



ویژگی های فیبر نوری

ویژگی های نوری، هندسی، مکانیکی و محیطی ITU-T G.652.D فیبر نوری باید مطابق با جدول زیر باشد:



ویژگی ها مقادیر مشخص واحدها
ویژگی های نوری
قطر میدان حالت در 1310nm 9.1±0.5 μm
در 1550nm 10.3 ± 07 mm
ضریب کاهش در 1310nm ≤0.36 dB/km
در 1550nm ≤0.23 dB/km
عدم یکنواختی کاهش ≤0.05 دی بی
طول موج انتشار صفر (λ)0) ۱۳۰۰ ¥ ۱۳۲۴ nm
حداکثر شیب صفر پراکندگی (S)0max) ≤0.092 ps/(nm2·km)
ضریب پراکندگی حالت قطبی (PMD)ق) ≤0.2
طول موج قطع (λ)سی سی) ≤1260 nm
ضریب پراکندگی ۱۲۸۸-۱۳۳۹nm ≤3.5 ps/(nm·km)
1550nm ≤18 ps/(nm·km)
شاخص شکستگی موثر گروه (N)eff) در 1310nm 1.466 -نه.
در 1550nm 1.467 -نه.
ویژگی های هندسی
قطر پوشش 125.0±10 μm
پوشش غیر دایره ای ≤1.0 %
قطر پوشش 245.0±100 μm
خطای تمرکز پوشش ≤120 μm
پوشش غیر دایره ای ≤6.0 %
خطای تمرکز بخش پوشش هسته ≤0.8 μm
خطای تمرکز پوشش / پوشش ≤120 μm
ویژگی های مکانیکی
کرلینگ ≥4 m
فشار ثابت ≥0.69 GPa
نیروی نوار پوشش ارزش متوسط 1.۰-۵0 N
مقدار اوج 1.3-8.9 N
از دست دادن انعطاف ماکرو F60mm، 100 دایره، در 1550nm ≤0.05 دی بی
F32mm، 1 دایره، در 1550nm ≤0.05 دی بی



2.ویژگی هاازکابل

2.1 ساخت کابل و Pآرامتر

سیم زمینی فوقانی ساخته شده از سیم فولادی پوشانده با آلومینیوم (AS) و لوله فولاد ضد زنگ حاوی فیبر نوری.

3.2نوع کابل: OPGW-48B1.3-190[205].185.4

3.2.1 بخش متقاطع OPGW

لوله فولاد ضد زنگ OPGW کابل فیبر نوری 82.0kN حداکثر فشار کاری برای فضای باز 0

ساختار   مواد نه، نه قطر ماده
فیبر جی652.د 48
مرکز 20٪ سیم AS 1 قطر 4.0mm
لایه 1 لوله SUS 4 قطر 4.0mm
20٪ سیم AS 2 قطر 4.0mm
لایه 2 20٪ سیم AS 12 قطر 4.0mm






2.2.1 مشخصات OPGW

پست ها داده های فنی
سرنگون شده هسته، لایه 1، لایه 2
جهت قرار دادن لایه بیرونی دست راست است
قطر کابل (نامی) 20.0mm
وزن کابل (تقریباً) 1365kg/km
قطعات متقاطع پشتیبان AS سیم 188.5 میلی متر2
قدرت کششی نامشخص (RTS) 205kN
ماژول انعطاف پذیری (E-Modulus) 162.0kN/mm2
ضریب طول کششی حرارتی 13.0×10-6/ک
حداکثر استرس کاری (40٪ RTS) 82.0kN
استرس روزانه ((EDS)) ((18٪ ٪25٪RTS)) 36.9 ~ 51.25kN
مقاومت DC در 20°C 0.442 اوم/کلم
جریان کوتاه مدت (1.0s، 40°C~200°C) 13.62kA
ظرفیت جریان کوتاه مدت I2t 185.4kA2s
کمترین شعاع خم نصب 30 برابر قطر کابل
عملیات 15 برابر قطر کابل
محدوده دما نصب -10°C~+60°C
انبار و حمل و نقل -40°C تا +60°C
عملیات -40°C تا +80°C





3. Fایبر وLعروسکTبی بی Cبویمندانتیفیکیشن

فیبر های جداگانه و لوله های آزاد باید مطابق با استاندارد TIA/EIA-598-A و کد رنگ به صورت زیر باشند.

لوله فولادی 1 (سیگنال های شماره 1-12): فیبر نوری تک حالت (SM)

رنگ های فیبر

نه 1 2 3 4 5 6 7 8 9 10 11 12
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب



لوله های فولادی 2 (فیبر های شماره 13 تا 24): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (50mm pitch)

نه 13 14 15 16 17 18 19 20 21 22 23 24
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


لوله فولادی 3 (سیستم های فیبر شماره 25 تا 36): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (100mm pitch)

نه 25 26 27 28 29 30 31 32 33 34 35 36
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


لوله فولادی 4 (فیبر شماره 37-48): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (150mm pitch)

نه 37 38 39 40 41 42 43 44 45 46 47 48
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


بسته بندی و حمل و نقل و پرداخت

OPGW باید به طور محکم و یکنواخت بر روی یک رول محکم چوبی که مطابق با ANSI/AA 53-1981 یا برابر باشد، پیچیده شود.رول باید با چوب آهن محکم به عقب کشیده شود تا از آسیب OPGW در حمل و نقل عادی جلوگیری شود.، حمل و نقل، ذخیره سازی و عملیات رشته بندی.

نقشه ریل





لوله فولاد ضد زنگ OPGW کابل فیبر نوری 82.0kN حداکثر فشار کاری برای فضای باز 1لوله فولاد ضد زنگ OPGW کابل فیبر نوری 82.0kN حداکثر فشار کاری برای فضای باز 2

لوله فولاد ضد زنگ OPGW کابل فیبر نوری 82.0kN حداکثر فشار کاری برای فضای باز 3

لوله فولاد ضد زنگ OPGW کابل فیبر نوری 82.0kN حداکثر فشار کاری برای فضای باز 4

مشخصات شرکت

لوله فولاد ضد زنگ OPGW کابل فیبر نوری 82.0kN حداکثر فشار کاری برای فضای باز 5





1از نظر زیست محیطی

کاملا با سیستم های ISO14001، RoHS و OHSAS18001 مطابقت دارد



2توصیه های نصب

روش نصب:

توصیه می شود که IEEE Std 524-1992 و روش های توصیه شده شرکت ما برای نصب OPGW استفاده شود.



سوالات عمومی



سوال1: کارخانه شما کجاست؟
A1: کارخانه ما در شهر DONGGUAN، استان GUANGDONG، چین واقع شده است.

س2: شرکت شما چه مدت است که این کار را انجام می دهد؟
A2: بیش از 20 سال. ما نه تنها تولید کابل فیبر نوری بلکه همچنین تولید فیبر نوری و ابزارهای مرتبط.

سوال3: کیفیت کابل چطوره؟
A3: کارخانه ما توسط سیستم مدیریت کیفیت ISO9001 تایید شده است و شامل گواهینامه های STARF، CE، CPR، TLC در لیست است.ما مجموعه ای از تجهیزات و ابزار برای اطمینان از کیفیت قابل اعتماد محصولات ما داریم.

Q4: آیا می توانید کابل را به عنوان نیازهای ما تولید کنید؟
A4: البته. ما می توانیم انواع مختلفی از محصولات را با توجه به نیازهای شما با قیمت های مناسب عرضه کنیم.

Q5: آیا شما سفارش OEM را قبول می کنید و مقدار MOQ چند عدد است؟
A5:بله، ما از سفارش OEM شما استقبال می کنیم. برای رسیدن به رضایت مشتری، ما سفارش نمونه را حتی یک قطعه را قبول می کنیم.
