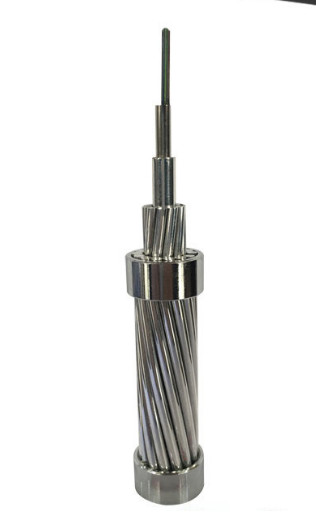

سیم قوی فیبر نوری قوی، OPGW کابل تحریک استرس ≥0.69GPa

یک سیم زمین نوری (همچنین به عنوان OPGW یا در استاندارد IEEE، سربار کامپوزیت فیبر نوری شناخته می شود. سیم زمین) نوعی کابل است که در خطوط هوایی برق استفاده می شود.چنین کابلی ترکیبی از عملکردهای زمین و ارتباطاتدارای ساختار لوله فولادی ضد زنگ مرکزی و ساختار رشته ای لایه است. کابل OPGW شامل یک ساختار لوله ای با یک یا چند فیبر نوری است که توسط یک یا چند فیبر نوری احاطه شده است. دو لایه سیم های فولادی با روکش آلومینیوم (ACS) یا سیم های مخلوط ACS و سیم های آلیاژ آلومینیوم.OPGWکابل بین بالای دکل های برق فشار قوی اجرا می شود.بخش رسانای کابل به برج های مجاور را به زمین متصل می کند و هادی های ولتاژ بالا را از برخورد صاعقه محافظت می کند.اینفیبرهای نوری درون کابل را می توان برای انتقال داده ها با سرعت بالا، چه برای برق استفاده کرد. اهداف خود شرکت از حفاظت و کنترل خط انتقال، برای ارتباطات صوتی و داده ای خود شرکت، یا ممکن است به اشخاص ثالث اجاره یا فروخته شود تا به عنوان یک اتصال فیبر پرسرعت عمل کند.بین شهرهابرای ساخت OPGW باید برق قطع شود و در نتیجه تلفات بیشتر شود، بنابراین OPGW باید در آن استفاده شوداحداث خط فشار قوی بالای 110 کیلو ولت

فیبر نوری مشخصات

مشخصات نوری، هندسی، مکانیکی و محیطی فیبر نوری ITU-T G.652.D باید مطابق جدول زیر باشد:

مشخصات			مقادیر مشخص شده	واحدها
ویژگی های نوری
قطر میدان حالت		در 1310 نانومتر	0.5±9.1	میکرومتر
		در 1550 نانومتر	0.7 ± 10.3	میلی متر
ضریب تضعیف		در 1310 نانومتر	≤0.36	دسی بل در کیلومتر
		در 1550 نانومتر	≤0.23	دسی بل در کیلومتر
عدم یکنواختی تضعیف			≤0.05	دسی بل
طول موج پراکندگی صفر (λ0)			1300 تا 1324	نانومتر
حداکثر شیب پراکندگی صفر (S0 حداکثر)			0.092 ≤	ps/(nm2· کیلومتر)
ضریب پراکندگی حالت قطبش (PMDس)			≤0.2
طول موج قطع (λسی سی)			≤1260	نانومتر
ضریب پراکندگی		1288 × 1339 نانومتر	≤3.5	ps/(nm·km)
		1550 نانومتر	≤18	ps/(nm·km)
شاخص شکست گروهی مؤثر (Neff)		در 1310 نانومتر	1.466	-
		در 1550 نانومتر	1.467	-
مشخصه هندسی
قطر روکش			125.0±1.0	میکرومتر
روکش غیر دایره ای			≤1.0	%
قطر پوشش			245.0±10.0	میکرومتر
خطای متمرکز بودن پوشش-روکش			≤12.0	میکرومتر
غیر دایره ای بودن پوشش			≤6.0	%
خطای متمرکز بودن روکش هسته			≤0.8	میکرومتر
خطای متمرکز بودن روکش / پوشش			≤12.0	میکرومتر
مشخصه مکانیکی
حلقه زدن			≥4	متر
اثبات استرس			≥0.69	GPa
نیروی نوار پوشش	مقدار متوسط		1.0-5.0	ن
	اوج ارزش		1.3-8.9	ن
از دست دادن خمش ماکرو	Ф60 میلی متر، 100 دایره، در 1550 نانومتر		≤0.05	دسی بل
	Ф32 میلی متر، 1 دایره، در 1550 نانومتر		≤0.05	دسی بل

فیبر وLاوستیube سیرنگشناسایی

فیبر مجزا و لوله های شل باید با استاندارد TIA/EIA-598-A و کد رنگ مطابق زیر مطابقت داشته باشد.

لوله فولادی 1 (فیبرهای شماره 1-12): فیبر نوری تک حالته (SM)

رنگ های فیبر

لوله فولادی 2 (فیبرهای شماره 13-24): فیبر نوری تک حالته (SM)

یک ردیاب سیاه رنگ (50 میلی متر زمین)

لوله فولادی 3 (فیبرهای شماره 25-36): فیبر نوری تک حالته (SM)

یک ردیاب سیاه (100 میلی متر زمین)

لوله فولادی 4 (فیبرهای شماره 37-48): فیبر نوری تک حالته (SM)

یک ردیاب سیاه رنگ (150 میلی متر زمین)

بسته بندی و حمل و نقل

OPGW باید محکم و یکنواخت روی یک قرقره چوبی آهنی محکم که مطابق با ANSI/AA 53-1981 یا برابر است، پیچیده شود.قرقره باید با چوب آهنی محکم ساخته شود تا از آسیب OPGW در حمل و نقل معمولی، جابجایی، ذخیره سازی و عملیات ریسمان جلوگیری شود.

با توجه به طول کابل، ما حلقه های مختلف (D، d، b، w1، w2) را برای بارگذاری کابل انتخاب می کنیم.
