کابل فیبر نوری چند حالته PBT نوع OPGW سیم زمین نوری با قطر بزرگ و ظرفیت فیبر

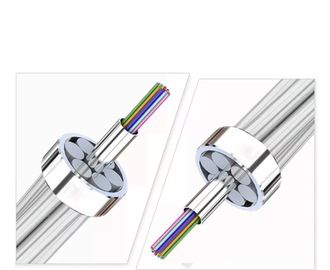

OPGW نوعی ساختار کابلی با کامپوزیت انتقال نوری و سیم زمین بالای سر برای انتقال نیرو است.آن در خط انتقال نیرو هم به عنوان کابل فیبر نوری و هم به عنوان سیم زمین بالای سر کار می کند که می تواند محافظت در برابر صاعقه و انتقال ارز اتصال کوتاه را فراهم کند. OPGW از واحد نوری لوله فولادی ضد زنگ، سیم فولادی روکش آلومینیومی، سیم آلیاژ آلومینیوم تشکیل شده است.دارای ساختار لوله فولادی ضد زنگ مرکزی و ساختار رشته ای لایه است.ما می توانیم ساختار را با توجه به شرایط محیطی مختلف و نیازهای مشتریان طراحی کنیم.

کاربرد

1. سیم زمین کامپوزیت فیبر نوری [OPGW] برای نصب در خطوط برق جدید با عملکرد مضاعف سیم زمین و ارتباط مناسب است.

2. برای جایگزینی سیم زمین قدیمی و ساختار جدید سیم زمین ولتاژ بالا سازگار شوید.

3. محافظت از روشنایی و هدایت جریان اتصال کوتاه.

4. توانایی ارتباط فیبر نوری.

فیبر نوری مشخصات

مشخصات نوری، هندسی، مکانیکی و محیطی فیبر نوری ITU-T G.652.D باید مطابق جدول زیر باشد:

مشخصات			مقادیر مشخص شده	واحدها
ویژگی های نوری
قطر میدان حالت		در 1310 نانومتر	0.5±9.1	میکرومتر
		در 1550 نانومتر	0.7 ± 10.3	میلی متر
ضریب تضعیف		در 1310 نانومتر	≤0.36	دسی بل در کیلومتر
		در 1550 نانومتر	≤0.23	دسی بل در کیلومتر
عدم یکنواختی تضعیف			≤0.05	دسی بل
طول موج پراکندگی صفر (λ0)			1300 تا 1324	نانومتر
حداکثر شیب پراکندگی صفر (S0 حداکثر)			0.092 ≤	ps/(nm2· کیلومتر)
ضریب پراکندگی حالت قطبش (PMDس)			≤0.2
طول موج قطع (λسی سی)			≤1260	نانومتر
ضریب پراکندگی		1288 × 1339 نانومتر	≤3.5	ps/(nm·km)
		1550 نانومتر	≤18	ps/(nm·km)
شاخص شکست گروهی مؤثر (Neff)		در 1310 نانومتر	1.466	-
		در 1550 نانومتر	1.467	-
مشخصه هندسی
قطر روکش			125.0±1.0	میکرومتر
روکش غیر دایره ای			≤1.0	%
قطر پوشش			245.0±10.0	میکرومتر
خطای متمرکز بودن پوشش-روکش			≤12.0	میکرومتر
غیر دایره ای بودن پوشش			≤6.0	%
خطای متمرکز بودن روکش هسته			≤0.8	میکرومتر
خطای متمرکز بودن روکش / پوشش			≤12.0	میکرومتر
مشخصه مکانیکی
حلقه زدن			≥4	متر
اثبات استرس			≥0.69	GPa
نیروی نوار پوشش	مقدار متوسط		1.0-5.0	ن
	اوج ارزش		1.3-8.9	ن
از دست دادن خمش ماکرو	Ф60 میلی متر، 100 دایره، در 1550 نانومتر		≤0.05	دسی بل
	Ф32 میلی متر، 1 دایره، در 1550 نانومتر		≤0.05	دسی بل

مشخصات OPGW

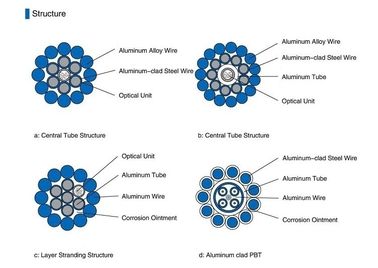

ساختار محصول

بسته بندی و حمل و نقل

OPGW باید محکم و یکنواخت روی یک قرقره چوبی آهنی محکم که مطابق با ANSI/AA 53-1981 یا برابر است، پیچیده شود.قرقره باید با چوب آهنی محکم ساخته شود تا از آسیب OPGW در حمل و نقل معمولی، جابجایی، ذخیره سازی و عملیات ریسمان جلوگیری شود.

با توجه به طول کابل، ما حلقه های مختلف (D، d، b، w1، w2) را برای بارگذاری کابل انتخاب می کنیم.
