تهمشخصات فنی کابل فیبر نوری

1. نوری فیبر مشخصات

ویژگی های نوری ، هندسی ، مکانیکی و محیطی فیبر نوری ITU-T G.652.D باید مطابق جدول زیر باشد:

مشخصات			مقادیر مشخص شده	واحدها
ویژگی های نوری
حالت قطر میدان		در 1310 نانومتر	9.1 ± 0.5	میکرومتر
		در 1550 نانومتر	10.3 ± 0.7	میلی متر
ضریب تضعیف		در 1310 نانومتر	.30.36	دسی بل/کیلومتر
		در 1550 نانومتر	.20.23	دسی بل/کیلومتر
عدم یکنواختی تضعیف			≤0.05	dB
طول موج پراکندگی صفر (λ0)			1300 ～ 1324	نانومتر
حداکثر شیب پراکندگی صفر (S0max)			.00.092	ps/(نانومتر2· کیلومتر)
ضریب پراکندگی حالت قطبش (PMDس)			.20.2
طول موج قطع شده (λسی سی)			601260	نانومتر
ضریب پراکندگی		1288 ～ 1339 نانومتر	.53.5	ps/(نانومتر · کیلومتر)
		1550 نانومتر	18	ps/(نانومتر · کیلومتر)
شاخص شکست موثر گروه (Neff)		در 1310 نانومتر	1.466	-
		در 1550 نانومتر	1.467	-
ویژگی هندسی
قطر روکش			125.0 ± 1.0	میکرومتر
روکش غیر دایره ای			.01.0	٪
قطر پوشش			245.0 ± 10.0	میکرومتر
خطای متمرکز پوشش-روکش			.012.0	میکرومتر
پوشش غیر دایره ای			.06.0	٪
خطای متمرکز بودن روکش اصلی			.80.8	میکرومتر
خطای متمرکز روکش / پوشش			.012.0	میکرومتر
ویژگی مکانیکی
کورلینگ			4	متر
اثبات استرس			.60.69	GPa
نیروی نوار پوشش	مقدار متوسط		1.0-5.0	N
	اوج ارزش		1.3-8.9	N
افت خم شدن کلان	Ф60mm ، 100 دایره ، در 1550nm		≤0.05	dB
	Ф32mm ، 1 دایره ، در 1550nm		≤0.05	dB

2 مشخصات از کابل

2.1 ساخت کابل و Pآرامتر

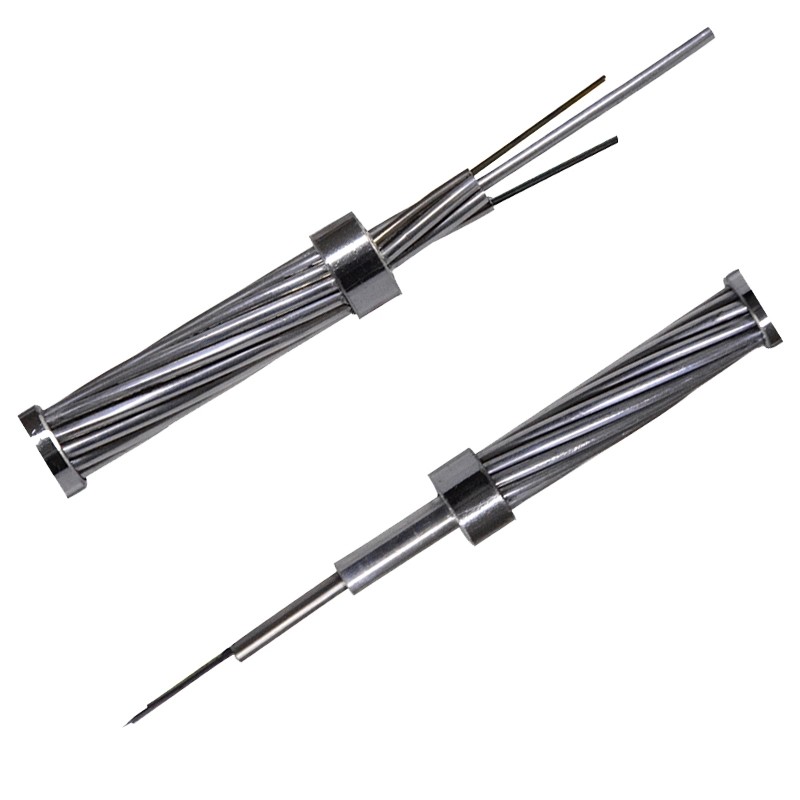

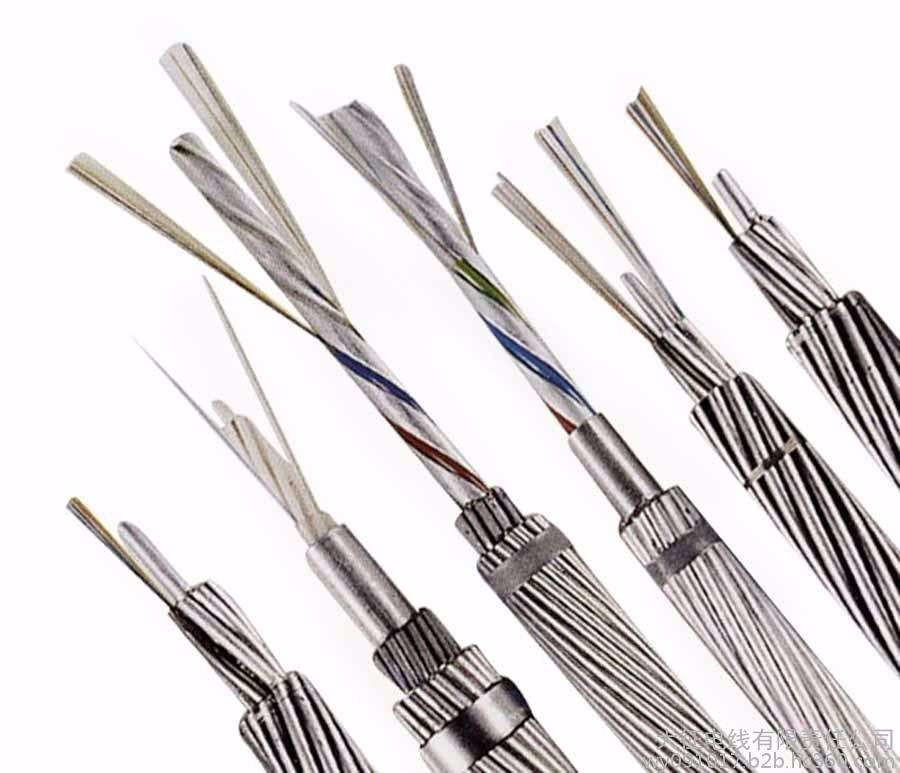

سیم زمینی از سیم فولادی روکش آلومینیومی (AS) و لوله فولادی ضد زنگ حاوی فیبر نوری.

3.2 نوع کابل: OPGW-48B1.3-190 [205 ؛ 185.4]

3.2.1 سطح مقطع OPGW

2.2.1 مشخصات OPGW

3 افiber و الون تیube جرنگ مندندان زدایی

فیبرها و لوله های شل باید مطابق استاندارد TIA/EIA-598-A و کد رنگ به شرح زیر باشد.

لوله فولادی 1 (الیاف شماره 1-12): فیبر نوری تک حالته (SM)

رنگهای فیبر

لوله فولادی 2 (شماره 13-24 الیاف): فیبر نوری تک حالته (SM)

یک ردیاب سیاه (زمین 50 میلی متر)

لوله فولادی 3 (الیاف شماره 25-36): فیبر نوری تک حالته (SM)

یک ردیاب سیاه (زمین 100 میلی متر)

لوله فولادی 4 (شماره 37-48 الیاف): فیبر نوری تک حالته (SM)

یک ردیاب سیاه (ارتفاع 150 میلی متر)

4. بسته بندی و سهیپینگ

OPGW باید محکم و یکنواخت روی یک حلقه محکم چوبی-چوبی پیچیده شود که مطابق ANSI/AA 53-1981 یا برابر است.قرقره باید با چوب محکم چوب آهنی عقب بماند تا از آسیب OPGW در حمل و نقل معمولی ، جابجایی ، ذخیره سازی و سیم کشی جلوگیری شود.

طراحی قرقره

با توجه به طول کابل ، ما انواع مختلف رول (D ، d ، b ، w1 ، w2) را برای بارگیری کابل انتخاب می کنیم.

5. از نظر زیست محیطی

مطابق کامل با سیستم ISO14001 ، RoHS و OHSAS18001

6. توصیه های نصب

روش نصب:

توصیه می شود که IEEE Std 524-1992 و شرکت ما از روش هایی برای نصب OPGW استفاده کنند.
