مشخصات فنی کابل فیبر نوری
ویژگی های نوری، هندسی، مکانیکی و محیطی ITU-T G.652.د فیبر نوری باید با جدول زیر مطابقت داشته باشد.
ویژگی های فیبر نوری
| ویژگی ها | مقادیر مشخص | واحدها | ||
| ویژگی های نوری | ||||
| قطر میدان حالت | در 1310nm | 9.1±0.5 | μm | |
| در 1550nm | 10.3 ± 07 | mm | ||
| ضریب کاهش | در 1310nm | ≤0.36 | dB/km | |
| در 1550nm | ≤0.23 | dB/km | ||
| عدم یکنواختی کاهش | ≤0.05 | دی بی | ||
| طول موج انتشار صفر (λ)0) | ۱۳۰۰ ¥ ۱۳۲۴ | nm | ||
| حداکثر شیب صفر پراکندگی (S)0max) | ≤0.092 | ps/(nm2·km) | ||
| ضریب پراکندگی حالت قطبی (PMD)ق) | ≤0.2 | |||
| طول موج قطع (λ)سی سی) | ≤1260 | nm | ||
| ضریب پراکندگی | ۱۲۸۸-۱۳۳۹nm | ≤3.5 | ps/(nm·km) | |
| 1550nm | ≤18 | ps/(nm·km) | ||
| شاخص شکستگی موثر گروه (N)eff) | در 1310nm | 1.466 | -نه. | |
| در 1550nm | 1.467 | -نه. | ||
| ویژگی های هندسی | ||||
| قطر پوشش | 125.0±10 | μm | ||
| پوشش غیر دایره ای | ≤1.0 | % | ||
| قطر پوشش | 245.0±100 | μm | ||
| خطای تمرکز پوشش | ≤120 | μm | ||
| پوشش غیر دایره ای | ≤6.0 | % | ||
| خطای تمرکز بخش پوشش هسته | ≤0.8 | μm | ||
| خطای تمرکز پوشش / پوشش | ≤120 | μm | ||
| ویژگی های مکانیکی | ||||
| کرلینگ | ≥4 | m | ||
| فشار ثابت | ≥0.69 | GPa | ||
| نیروی نوار پوشش | ارزش متوسط | 1.۰-۵0 | N | |
| مقدار اوج | 1.3-8.9 | N | ||
| از دست دادن انعطاف ماکرو | F60mm، 100 دایره، در 1550nm | ≤0.05 | دی بی | |
| F32mm، 1 دایره، در 1550nm | ≤0.05 | دی بی | ||
ویژگی های کابل
ساخت و پارامتر کابل

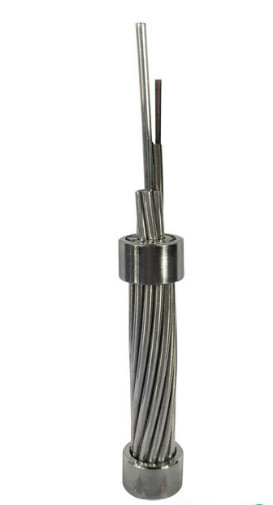

سیم زمینی فوقانی ساخته شده از سیم فولادی پوشانده با آلومینیوم (AS) و لوله فولاد ضد زنگ حاوی فیبر نوری.
نوع کابل: OPGW-48B1.3-190[205].185.4
بخش متقاطع OPGW
| ساختار | مواد | نه، نه | قطر ماده | ||
| فیبر | جی652.د | 48 | |||
| مرکز | 20٪ سیم AS | 1 | قطر | 4.0mm | |
| لایه 1 | لوله SUS | 4 | قطر | 4.0mm | |
| 20٪ سیم AS | 2 | قطر | 4.0mm | ||
| لایه 2 | 20٪ سیم AS | 12 | قطر | 4.0mm | |
مشخصات OPGW
| پست ها | داده های فنی | ||
| سرنگون شده | هسته، لایه 1، لایه 2 | ||
| جهت قرار دادن | لایه بیرونی دست راست است | ||
| قطر کابل (نامی) | 20.0mm | ||
| وزن کابل (تقریباً) | 1365kg/km | ||
| قطعات متقاطع پشتیبان | AS سیم | 188.5 میلی متر2 | |
| قدرت کششی نامشخص (RTS) | 205kN | ||
| ماژول انعطاف پذیری (E-Modulus) | 162.0kN/mm2 | ||
| ضریب طول کششی حرارتی | 13.0×10-6/ک | ||
| حداکثر استرس کاری (40٪ RTS) | 82.0kN | ||
| استرس روزانه ((EDS)) ((18٪ ٪25٪RTS)) | 36.9 ~ 51.25kN | ||
| مقاومت DC در 20°C | 0.442 اوم/کلم | ||
| جریان کوتاه مدت (1.0s، 40°C~200°C) | 13.62kA | ||
| ظرفیت جریان کوتاه مدت I2t | 185.4kA2s | ||
| کمترین شعاع خم | نصب | 30 برابر قطر کابل | |
| عملیات | 15 برابر قطر کابل | ||
| محدوده دما | نصب | -10°C~+60°C | |
| انبار و حمل و نقل | -40°C تا +60°C | ||
| عملیات | -40°C تا +80°C | ||
شناسایی رنگ فیبر و لوله های گسسته
فیبر های جداگانه و لوله های آزاد باید مطابق با استاندارد TIA/EIA-598-A و کد رنگ به صورت زیر باشند.
لوله فولادی 1 (سیگنال های شماره 1-12): فیبر نوری تک حالت (SM)
رنگ های فیبر
| نه | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| رنگ | آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | قرمز | طبیعت | زرد | بنفش | صورتی | آب |
لوله های فولادی 2 (فیبر های شماره 13 تا 24): فیبر نوری تک حالت (SM)
یک ردیاب سیاه (50mm pitch)
| نه | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| رنگ | آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | قرمز | طبیعت | زرد | بنفش | صورتی | آب |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
لوله فولادی 3 (سیستم های فیبر شماره 25 تا 36): فیبر نوری تک حالت (SM)
یک ردیاب سیاه (100mm pitch)
| نه | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| رنگ | آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | قرمز | طبیعت | زرد | بنفش | صورتی | آب |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
لوله فولادی 4 (فیبر شماره 37-48): فیبر نوری تک حالت (SM)
یک ردیاب سیاه (150mm pitch)
| نه | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| رنگ | آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | قرمز | طبیعت | زرد | بنفش | صورتی | آب |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
بسته بندی استاندارد
