خانه /محصولات/OPGW فیبر نوری کابل/لوله آلومینیومی 24 هسته ای OPGW روکش کابل فیبر نوری بدون دایره ≤1.0٪ برای جایگزینی سیم زمین هوایی

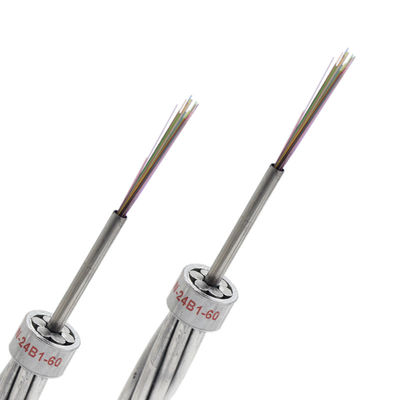

لوله آلومینیومی 24 هسته ای OPGW روکش کابل فیبر نوری بدون دایره ≤1.0٪ برای جایگزینی سیم زمین هوایی

قابل مذاکره است
MOQ
قابل مذاکره
قیمت
لوله آلومینیومی 24 هسته ای OPGW روکش کابل فیبر نوری بدون دایره ≤1.0٪ برای جایگزینی سیم زمین هوایی
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
تعداد فیبر: 12-72 الیاف
فیبر: G652D، G657A1، G657A2
قطر کابل: 9-18.2 میلی متر
شعاع خمشی: قطر کابل 25 برابر
بسته بندی: قرقره چوبی آهنی
دمای کار: -40 درجه سانتی گراد تا + 70 درجه سانتی گراد
درخواست: مخابرات، هوایی، مخابرات، شبکه
گواهی: ISO9001/CE/ROHS
برجسته کردن:

فیبر کابل opgw

,

کابل فیبر نوری ضد آب
اطلاعات اولیه
محل منبع: دوگانگوان، گوانگدونگ، چین (سرزمین اصلی)
نام تجاری: TW-SCIE or OEM
گواهی: SGS ROHS REACH ISO
شماره مدل: OPGW
پرداخت
جزئیات بسته بندی: درام چوبی
زمان تحویل: 15 روز کاری
شرایط پرداخت: L/C، T/T، D/A، D/P، Western Union، MoneyGram
قابلیت ارائه: 2000 کیلومتر در روز
توضیحات محصول

مشخصات فنی کابل فیبر نوری

لوله آلومینیومی 24 هسته ای OPGW روکش کابل فیبر نوری بدون دایره ≤1.0٪ برای جایگزینی سیم زمین هوایی 0



فیبر نوری ویژگی ها

ویژگی های نوری، هندسی، مکانیکی و محیطی ITU-T G.652فایبر نوری باید مطابق با جدول زیر باشد.

ویژگی ها مقادیر مشخص واحدها
ویژگی های نوری
قطر میدان حالت در 1310nm 9.1±0.5 μm
در 1550nm 10.3 ± 07 mm
ضریب کاهش در 1310nm ≤0.36 dB/km
در 1550nm ≤0.23 dB/km
عدم یکنواختی کاهش ≤0.05 دی بی
طول موج انتشار صفر (λ)0) ۱۳۰۰ ¥ ۱۳۲۴ nm
حداکثر شیب صفر پراکندگی (S)0max) ≤0.092 ps/(nm2·km)
ضریب پراکندگی حالت قطبی (PMD)ق) ≤0.2
طول موج قطع (λ)سی سی) ≤1260 nm
ضریب پراکندگی ۱۲۸۸-۱۳۳۹nm ≤3.5 ps/(nm·km)
1550nm ≤18 ps/(nm·km)
شاخص شکستگی موثر گروه (N)eff) در 1310nm 1.466 -نه.
در 1550nm 1.467 -نه.
ویژگی های هندسی
قطر پوشش 125.0±10 μm
پوشش غیر دایره ای ≤1.0 %
قطر پوشش 245.0±100 μm
خطای تمرکز پوشش ≤120 μm
پوشش غیر دایره ای ≤6.0 %
خطای تمرکز بخش پوشش هسته ≤0.8 μm
خطای تمرکز پوشش / پوشش ≤120 μm
ویژگی های مکانیکی
کرلینگ ≥4 m
فشار ثابت ≥0.69 GPa
نیروی نوار پوشش ارزش متوسط 1.۰-۵0 N
مقدار اوج 1.3-8.9 N
از دست دادن انعطاف ماکرو F60mm، 100 دایره، در 1550nm ≤0.05 دی بی
F32mm، 1 دایره، در 1550nm ≤0.05 دی بی








ویژگی های کابل

جزء و Pآرامتر

سیم زمینی فوقانی ساخته شده از سیم فولادی پوشانده با آلومینیوم (AS) و لوله فولادی ضد زنگ حاوی فیبر نوری



نوع کابل

OPGW-48B1.3-190[205]؛185.4

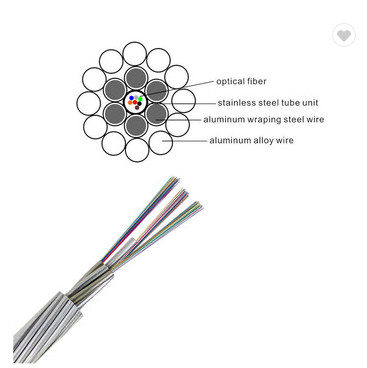

بخش متقاطع OPGW

لوله آلومینیومی 24 هسته ای OPGW روکش کابل فیبر نوری بدون دایره ≤1.0٪ برای جایگزینی سیم زمین هوایی 1

ساختار   مواد نه، نه قطر ماده
فیبر جی652.د 48
مرکز 20٪ سیم AS 1 قطر 4.0mm
لایه 1 لوله SUS 4 قطر 4.0mm
20٪ سیم AS 2 قطر 4.0mm
لایه 2 20٪ سیم AS 12 قطر 4.0mm






مشخصات OPGW

پست ها داده های فنی
سرنگون شده هسته، لایه 1، لایه 2
جهت قرار دادن لایه بیرونی دست راست است
قطر کابل (نامی) 20.0mm
وزن کابل (تقریباً) 1365kg/km
قطعات متقاطع پشتیبان AS سیم 188.5 میلی متر2
قدرت کششی نامشخص (RTS) 205kN
ماژول انعطاف پذیری (E-Modulus) 162.0kN/mm2
ضریب طول کششی حرارتی 13.0×10-6/ک
حداکثر استرس کاری (40٪ RTS) 82.0kN
استرس روزانه ((EDS)) ((18٪ ٪25٪RTS)) 36.9 ~ 51.25kN
مقاومت DC در 20°C 0.442 اوم/کلم
جریان کوتاه مدت (1.0s، 40°C~200°C) 13.62kA
ظرفیت جریان کوتاه مدت I2t 185.4kA2s
کمترین شعاع خم نصب 30 برابر قطر کابل
عملیات 15 برابر قطر کابل
محدوده دما نصب -10°C~+60°C
انبار و حمل و نقل -40°C تا +60°C
عملیات -40°C تا +80°C



فايبر و لوزTبی بی Cشناسايي

فیبرها و لوله های گسسته باید با استاندارد TIA/EIA-598-A مطابقت داشته باشند و از کد رنگی که در زیر مشخص شده است استفاده کنند.



لوله فولادی 1 (سیگنال های شماره 1-12): فیبر نوری تک حالت (SM)

رنگ های فیبر

نه 1 2 3 4 5 6 7 8 9 10 11 12
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب



لوله های فولادی 2 (فیبر های شماره 13 تا 24): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (50mm pitch)

نه 13 14 15 16 17 18 19 20 21 22 23 24
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


لوله فولادی 3 (سیستم های فیبر شماره 25 تا 36): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (100mm pitch)

نه 25 26 27 28 29 30 31 32 33 34 35 36
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


لوله فولادی 4 (فیبر شماره 37-48): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (150mm pitch)

نه 37 38 39 40 41 42 43 44 45 46 47 48
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌








بسته بندی و حمل و نقل و پرداخت

درام های چوبی قابل چرخش. 2000 تا 6000 متری در هر درام

لوله آلومینیومی 24 هسته ای OPGW روکش کابل فیبر نوری بدون دایره ≤1.0٪ برای جایگزینی سیم زمین هوایی 2



لوله آلومینیومی 24 هسته ای OPGW روکش کابل فیبر نوری بدون دایره ≤1.0٪ برای جایگزینی سیم زمین هوایی 3

لوله آلومینیومی 24 هسته ای OPGW روکش کابل فیبر نوری بدون دایره ≤1.0٪ برای جایگزینی سیم زمین هوایی 4

پروفایل شرکت ما

Dongguan TW-SCIE Co، Ltd. واقع در شهر Qingxi، یک شهر صنعتی زیبا در شهر Dongguan، استان گوانگدونگ، و همچنین مکان دیگری در Deyang Sichuan دارند.000 متر مربع، با بیش از 200 کارمند. از زمان تاسیس، این شرکت به مفهوم "جدل مداوم، پیگیری برتری"، یکپارچگی شرکت، موقعیت دقیق،تعهد بلند مدت برای توسعه محصولات ارتباطات فیبر نوری و گسترش بازاردر حال حاضر، Tewang دارای یک محیط اداری مدرن، تجهیزات تولید پیشرفته و یک گروه از تحقیقات علمی با کیفیت بالا و پرسنل فنی و پرسنل مدیریت،و تبدیل به یک تولید کننده و توسعه دهنده محصولات ارتباطات فیبر نوری شده است.، تولید، فروش و مهندسی شبکه به طور کلی، و حق واردات و صادرات شرکت های نوظهور فن آوری بالا را دارد.



لوله آلومینیومی 24 هسته ای OPGW روکش کابل فیبر نوری بدون دایره ≤1.0٪ برای جایگزینی سیم زمین هوایی 5

سوالات عمومی

سوال1: کارخانه شما کجاست؟
A1: کارخانه ما در شهر DONGGUAN، استان GUANGDONG، چین واقع شده است.

س2: شرکت شما چه مدت است که این کار را انجام می دهد؟
A2: بیش از 20 سال. ما نه تنها تولید کابل فیبر نوری بلکه همچنین تولید فیبر نوری و ابزارهای مرتبط.

سوال3: کیفیت کابل چطوره؟
A4: کارخانه ما توسط سیستم مدیریت کیفیت ISO9001 تایید شده است و شامل گواهینامه های STARF، CE، CPR، TLC در لیست است.ما مجموعه ای از تجهیزات و ابزار برای اطمینان از کیفیت قابل اعتماد محصولات ما داریم.

Q4: آیا می توانید کابل را به عنوان نیازهای ما تولید کنید؟
A6: البته. ما می توانیم انواع مختلفی از محصولات را با توجه به نیازهای شما با قیمت های مناسب عرضه کنیم.

Q5: آیا شما سفارش OEM را قبول می کنید و مقدار MOQ چند عدد است؟
A7:بله، ما از سفارش OEM شما استقبال می کنیم. برای رسیدن به رضایت مشتری، ما سفارش نمونه را حتی یک قطعه را قبول می کنیم.
