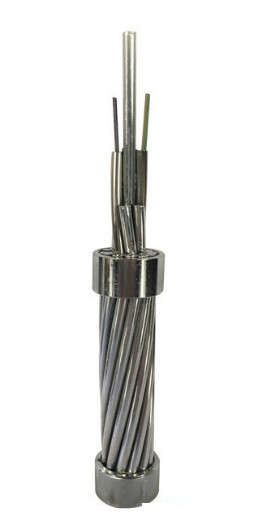

کابل فیبر نوری ضد آب OPGW، سیم زمینی کامپوزیت 205 kN RTS

مشخصات فنی کابل فیبر نوری

سیم زمین بالای کامپوزیت فیبر نوری (OPGW) یک سیم زمین بالای سر حاوی فیبر نوری است.دارای عملکردهای متعددی مانند سیم زمین بالای سر و ارتباط نوری است.این عمدتا برای خطوط ارتباطی 110KV، 220KV، 500KV، 750KV و سیستم انتقال ولتاژ بالا سربار جدید استفاده می شود.همچنین می توان از آن برای جایگزینی خطوط زمین موجود سیستم انتقال ولتاژ بالا بالای سر قدیمی، افزودن خط ارتباط نوری، انتقال جریان زمان کوتاه و ارائه حفاظت ضد صاعقه استفاده کرد.سازه های دیگر را می توان در صورت درخواست سفارشی کرد.

1. تعویض سیم های زمین هوایی موجود، ارتقاء خطوط ارتباطی سیستم های قدرت.

2. طرح و طراحی همزمان با سیم زمین زمانی که قرار است خطوط برق هوایی جدید ساخته شود.

3. واحد فیبر لوله ضد زنگ را با حفاظت بهینه ارائه دهید

4. جریان اتصال کوتاه خطای بزرگ را انجام دهید و حفاظت در برابر صاعقه را فراهم کنید

5. مناسب برای کاربرد در تعداد فیبر hih و خطوط برق با ولتاژ فوق العاده بالا

6. با افت کشش مطلوب سیم گرند دیفلوئنت مطابقت دهید.

کاربرد

سیم زمین کامپوزیت فیبر نوری [OPGW] برای نصب روی خطوط برق جدید با عملکرد دوگانه سیم زمین و ارتباط مناسب است.مخصوصاً برای نصب بر روی خطوط برق معمولی و ولتاژ بالا.OPGW می تواند سیم زمین معمولی خط برق قدیمی را با افزایش عملکرد ارتباط فیبر جایگزین کند.آنها جریان اتصال کوتاه را هدایت می کنند و مقاومت در برابر صاعقه را ایجاد می کنند.

فیبر نوری مشخصات

مشخصات نوری، هندسی، مکانیکی و محیطی فیبر نوری ITU-T G.652.D باید مطابق جدول زیر باشد:

مشخصات			مقادیر مشخص شده	واحدها
ویژگی های نوری
قطر میدان حالت		در 1310 نانومتر	0.5±9.1	میکرومتر
		در 1550 نانومتر	0.7 ± 10.3	میلی متر
ضریب تضعیف		در 1310 نانومتر	≤0.36	دسی بل در کیلومتر
		در 1550 نانومتر	≤0.23	دسی بل در کیلومتر
عدم یکنواختی تضعیف			≤0.05	دسی بل
طول موج پراکندگی صفر (λ0)			1300 تا 1324	نانومتر
حداکثر شیب پراکندگی صفر (S0 حداکثر)			0.092 ≤	ps/(nm2· کیلومتر)
ضریب پراکندگی حالت قطبش (PMDس)			≤0.2
طول موج قطع (λسی سی)			≤1260	نانومتر
ضریب پراکندگی		1288 × 1339 نانومتر	≤3.5	ps/(nm·km)
		1550 نانومتر	≤18	ps/(nm·km)
شاخص شکست گروهی مؤثر (Neff)		در 1310 نانومتر	1.466	-
		در 1550 نانومتر	1.467	-
مشخصه هندسی
قطر روکش			125.0±1.0	میکرومتر
روکش غیر دایره ای			≤1.0	%
قطر پوشش			245.0±10.0	میکرومتر
خطای متمرکز بودن پوشش-روکش			≤12.0	میکرومتر
غیر دایره ای بودن پوشش			≤6.0	%
خطای متمرکز بودن روکش هسته			≤0.8	میکرومتر
خطای متمرکز بودن روکش / پوشش			≤12.0	میکرومتر
مشخصه مکانیکی
حلقه زدن			≥4	متر
اثبات استرس			≥0.69	GPa
نیروی نوار پوشش	مقدار متوسط		1.0-5.0	ن
	اوج ارزش		1.3-8.9	ن
از دست دادن خمش ماکرو	Ф60 میلی متر، 100 دایره، در 1550 نانومتر		≤0.05	دسی بل
	Ф32 میلی متر، 1 دایره، در 1550 نانومتر		≤0.05	دسی بل

مشخصاتکابل

ساخت و پارامتر کابل

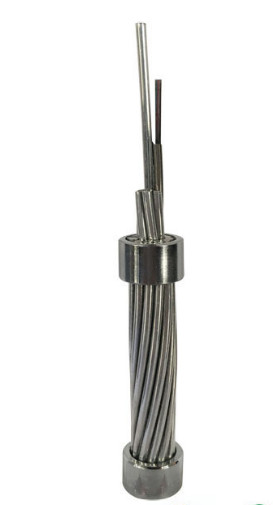

سیم زمین بالای سر ساخته شده از سیم فولادی با روکش آلومینیوم (AS) و لوله فولادی ضد زنگ حاوی فیبر نوری.

3.2 نوع کابل: OPGW-48B1.3-190[205;185.4]

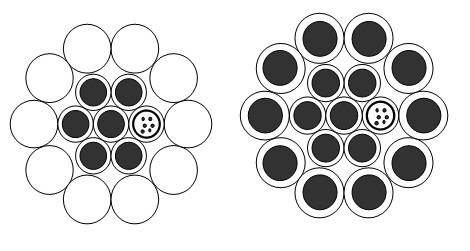

3.2.1 مقطع OPGW

افایبر وLاوستیube سیرنگشناسایی

فیبر مجزا و لوله های شل باید با استاندارد TIA/EIA-598-A و کد رنگ مطابق زیر مطابقت داشته باشد.

لوله فولادی 1 (فیبرهای شماره 1-12): فیبر نوری تک حالته (SM)

رنگ های فیبر

لوله فولادی 2 (فیبرهای شماره 13-24): فیبر نوری تک حالته (SM)

یک ردیاب سیاه رنگ (50 میلی متر زمین)

لوله فولادی 3 (فیبرهای شماره 25-36): فیبر نوری تک حالته (SM)

یک ردیاب سیاه (100 میلی متر زمین)

لوله فولادی 4 (فیبرهای شماره 37-48): فیبر نوری تک حالته (SM)

یک ردیاب سیاه رنگ (150 میلی متر زمین)

بسته بندی و حمل و نقل

OPGW باید محکم و یکنواخت روی یک قرقره چوبی آهنی محکم که مطابق با ANSI/AA 53-1981 یا برابر است، پیچیده شود.قرقره باید با چوب آهنی محکم ساخته شود تا از آسیب OPGW در حمل و نقل معمولی، جابجایی، ذخیره سازی و عملیات ریسمان جلوگیری شود.

نقاشی قرقره

با توجه به طول کابل، ما حلقه های مختلف (D، d، b، w1، w2) را برای بارگذاری کابل انتخاب می کنیم.
