مشخصات فنی کابل فیبر نوری

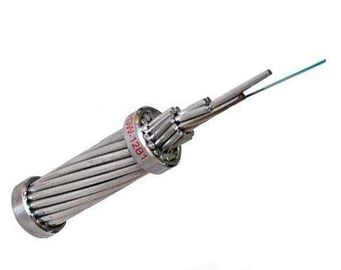

سیم زمین نوری (همچنین به عنوان OPGW یا در استاندارد IEEE، سیم زمین بالای کامپوزیت فیبر نوری نیز شناخته می شود) نوعی کابل است که در خطوط برق هوایی استفاده می شود.چنین کابلی عملکردهای زمین و ارتباطات را ترکیب می کند.دارای ساختار لوله فولادی ضد زنگ مرکزی و ساختار رشته ای لایه است.کابل OPGW شامل یک ساختار لوله‌ای با یک یا چند فیبر نوری است که توسط یک یا دو لایه سیم‌های فولادی با روکش آلومینیومی (ACS) یا سیم‌های ACS مخلوط و سیم‌های آلیاژ آلومینیوم احاطه شده است.کابل OPGW بین بالای دکل های برق فشار قوی اجرا می شود.بخش رسانای کابل برای اتصال برج های مجاور به زمین زمین عمل می کند و از هادی های ولتاژ بالا در برابر برخورد صاعقه محافظت می کند.فیبرهای نوری درون کابل را می توان برای انتقال داده ها با سرعت بالا استفاده کرد، یا برای اهداف خود شرکت برق برای حفاظت و کنترل خط انتقال، برای ارتباطات صوتی و داده خود شرکت، یا ممکن است اجاره داده شود یا به ثالث فروخته شود. احزاب به عنوان یک اتصال فیبر با سرعت بالا بین شهرها.برای ساخت OPGW باید برق را قطع کرد و در نتیجه تلفات بیشتری ایجاد کرد، بنابراین OPGW باید در ساخت خط فشار قوی بالای 110 کیلو ولت استفاده شود.
ویژگی ها و مزیت ها
1. تعویض سیم های زمین هوایی موجود، ارتقاء خطوط ارتباطی سیستم های قدرت.
2. طرح و طراحی همزمان با سیم زمین زمانی که قرار است خطوط برق هوایی جدید ساخته شود.
3. واحد فیبر لوله ضد زنگ را با حفاظت بهینه ارائه دهید
4. جریان اتصال کوتاه خطای بزرگ را انجام دهید و حفاظت در برابر صاعقه را فراهم کنید
5. مناسب برای کاربرد در تعداد فیبر hih و خطوط برق با ولتاژ فوق العاده بالا
6. با افت کشش مطلوب سیم گرند دیفلوئنت مطابقت دهید.
کاربرد
سیم زمین کامپوزیت فیبر نوری [OPGW] برای نصب روی خطوط برق جدید با عملکرد دوگانه سیم زمین و ارتباط مناسب است.مخصوصاً برای نصب بر روی خطوط برق معمولی و ولتاژ بالا.OPGW می تواند سیم زمین معمولی خط برق قدیمی را با افزایش عملکرد ارتباط فیبر جایگزین کند.آنها جریان اتصال کوتاه را هدایت می کنند و مقاومت در برابر صاعقه را ایجاد می کنند.
فیبر نوری مشخصات
مشخصات نوری، هندسی، مکانیکی و محیطی فیبر نوری ITU-T G.652.D باید مطابق جدول زیر باشد:
| مشخصات | مقادیر مشخص شده | واحدها | ||
| ویژگی های نوری | ||||
| قطر میدان حالت | در 1310 نانومتر | 0.5±9.1 | میکرومتر | |
| در 1550 نانومتر | 0.7 ± 10.3 | میلی متر | ||
| ضریب تضعیف | در 1310 نانومتر | ≤0.36 | دسی بل در کیلومتر | |
| در 1550 نانومتر | ≤0.23 | دسی بل در کیلومتر | ||
| عدم یکنواختی تضعیف | ≤0.05 | دسی بل | ||
| طول موج پراکندگی صفر (λ0) | 1300 تا 1324 | نانومتر | ||
| حداکثر شیب پراکندگی صفر (S0 حداکثر) | 0.092 ≤ | ps/(nm2· کیلومتر) | ||
| ضریب پراکندگی حالت قطبش (PMDس) | ≤0.2 |  |
||
| طول موج قطع (λسی سی) | ≤1260 | نانومتر | ||
| ضریب پراکندگی | 1288 × 1339 نانومتر | ≤3.5 | ps/(nm·km) | |
| 1550 نانومتر | ≤18 | ps/(nm·km) | ||
| شاخص شکست گروهی مؤثر (Neff) | در 1310 نانومتر | 1.466 | - | |
| در 1550 نانومتر | 1.467 | - | ||
| مشخصه هندسی | ||||
| قطر روکش | 125.0±1.0 | میکرومتر | ||
| روکش غیر دایره ای | ≤1.0 | % | ||
| قطر پوشش | 245.0±10.0 | میکرومتر | ||
| خطای متمرکز بودن پوشش-روکش | ≤12.0 | میکرومتر | ||
| غیر دایره ای بودن پوشش | ≤6.0 | % | ||
| خطای متمرکز بودن روکش هسته | ≤0.8 | میکرومتر | ||
| خطای متمرکز بودن روکش / پوشش | ≤12.0 | میکرومتر | ||
| مشخصه مکانیکی | ||||
| حلقه زدن | ≥4 | متر | ||
| اثبات استرس | ≥0.69 | GPa | ||
| نیروی نوار پوشش | مقدار متوسط | 1.0-5.0 | ن | |
| اوج ارزش | 1.3-8.9 | ن | ||
| از دست دادن خمش ماکرو | Ф60 میلی متر، 100 دایره، در 1550 نانومتر | ≤0.05 | دسی بل | |
| Ф32 میلی متر، 1 دایره، در 1550 نانومتر | ≤0.05 | دسی بل | ||
مشخصاتکابل
ساخت و پارامتر کابل
سیم زمین بالای سر ساخته شده از سیم فولادی با روکش آلومینیوم (AS) و لوله فولادی ضد زنگ حاوی فیبر نوری.
3.2 نوع کابل: OPGW-48B1.3-190[205;185.4]
3.2.1 مقطع OPGW
| ساختار | مواد | خیر | قطر مواد | ||
| فیبر | G.652.D | 48 | |||
| مرکز | سیم 20% AS | 1 | قطر | 4.0 میلی متر | |
| لایه 1 | لوله SUS | 4 | قطر | 4.0 میلی متر | |
| سیم 20% AS | 2 | قطر | 4.0 میلی متر | ||
| لایه 2 | سیم 20% AS | 12 | قطر | 4.0 میلی متر | |
| موارد | داده های تکنیکی | ||
| سرگردان | هسته، لایه 1، لایه 2 | ||
| جهت رشته | لایه بیرونی استدرستدست | ||
| قطر کابل (اسمی) | 20.0 میلی متر | ||
| وزن کابل (تقریبا) | 1365 کیلوگرم بر کیلومتر | ||
| پشتیبان مقطع | سیم AS | 188.5 میلی متر2 | |
| مقاومت کششی رتبه بندی شده (RTS) | 205 کیلونیوتن | ||
| مدول الاستیسیته (E-Modulus) | 162.0kN/mm2 | ||
| ضریب افزایش طول حرارتی | 13.0×10-6/ ک | ||
| حداکثر استرس کاری (40% RTS) | 82.0 کیلونیوتن | ||
| استرس روزانه (EDS) (18٪ تا 25٪ RTS) | 36.9 ~ 51.25 kN | ||
| مقاومت DC در 20 ℃ | 0.442 اهم در کیلومتر | ||
| جریان زمان کوتاه (1.0 ثانیه، 40 ℃ تا 200 ℃) | 13.62 کیلو آمپر | ||
| ظرفیت فعلی کوتاه مدت I2تی | 185.4 کیلو آمپر مربع | ||
| حداقل شعاع خمش | نصب و راه اندازی | 30 برابر قطر کابل | |
| عمل | 15 برابر قطر کابل | ||
| محدوده دما | نصب و راه اندازی | -10℃~+60℃ | |
| ذخیره سازی و حمل و نقل | -40℃~+60℃ | ||
| عمل | -40℃~+80℃ | ||
افایبر وLاوستیube سیرنگشناسایی
فیبر مجزا و لوله های شل باید با استاندارد TIA/EIA-598-A و کد رنگ مطابق زیر مطابقت داشته باشد.
لوله فولادی 1 (فیبرهای شماره 1-12): فیبر نوری تک حالته (SM)
رنگ های فیبر
| نه | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| رنگ | آبی | نارنجی | سبز | رنگ قهوه ای | خاکستری | سفید | قرمز | طبیعت | رنگ زرد | بنفش | رنگ صورتی | آبی |
لوله فولادی 2 (فیبرهای شماره 13-24): فیبر نوری تک حالته (SM)
یک ردیاب سیاه رنگ (50 میلی متر زمین)
| نه | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| رنگ | آبی | نارنجی | سبز | رنگ قهوه ای | خاکستری | سفید | قرمز | طبیعت | رنگ زرد | بنفش | رنگ صورتی | آبی |
لوله فولادی 3 (فیبرهای شماره 25-36): فیبر نوری تک حالته (SM)
یک ردیاب سیاه (100 میلی متر زمین)
| نه | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| رنگ | آبی | نارنجی | سبز | رنگ قهوه ای | خاکستری | سفید | قرمز | طبیعت | رنگ زرد | بنفش | رنگ صورتی | آبی |
لوله فولادی 4 (فیبرهای شماره 37-48): فیبر نوری تک حالته (SM)
یک ردیاب سیاه رنگ (150 میلی متر زمین)
| نه | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| رنگ | آبی | نارنجی | سبز | رنگ قهوه ای | خاکستری | سفید | قرمز | طبیعت | رنگ زرد | بنفش | رنگ صورتی | آبی |
بسته بندی و حمل و نقل
OPGW باید محکم و یکنواخت روی یک قرقره چوبی آهنی محکم که مطابق با ANSI/AA 53-1981 یا برابر است، پیچیده شود.قرقره باید با چوب آهنی محکم ساخته شود تا از آسیب OPGW در حمل و نقل معمولی، جابجایی، ذخیره سازی و عملیات ریسمان جلوگیری شود.
نقاشی قرقره
با توجه به طول کابل، ما حلقه های مختلف (D، d، b، w1، w2) را برای بارگذاری کابل انتخاب می کنیم.
