خانه /محصولات/OPGW فیبر نوری کابل/سیم آلیاژ آلومینیوم OPGW - واحد نوری فولاد ضد زنگ با روکش آلومینیوم مرکزی

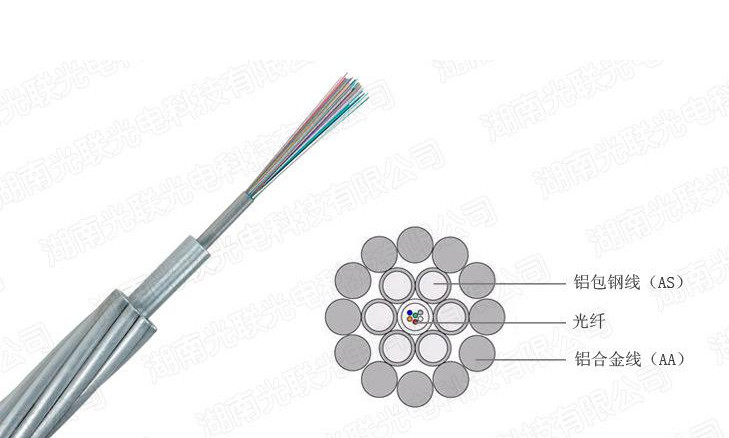

سیم آلیاژ آلومینیوم OPGW - واحد نوری فولاد ضد زنگ با روکش آلومینیوم مرکزی

قابل توافق
MOQ
قابل مذاکره
قیمت
سیم آلیاژ آلومینیوم OPGW - واحد نوری فولاد ضد زنگ با روکش آلومینیوم مرکزی
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
غلاف بیرونی: سیم آلیاژ آلومینیوم
رنگ: سفید
شعاع خم: قطر کابل 25*
نشت آب: آب مسدود شده است
جهت گیری رشته های بیرونی: چپ راست
خوردگی: ضد خوردگی
طول: سفارشی
نصب و راه اندازی: برج انتقال هوایی
دمای عملیات: -40c-70c
برجسته کردن:

کابل فیبر opgw

,

کابل فیبر نوری ضد آب
اطلاعات اولیه
محل منبع: دونگوان ، گوانگدونگ ، چین (سرزمین اصلی)
نام تجاری: TW-SCIE or OEM
گواهی: SGS ROHS REACH ISO
شماره مدل: OPGW
پرداخت
جزئیات بسته بندی: طبل چوبی
زمان تحویل: 15 روز کار
شرایط پرداخت: L/C، T/T، D/A، D/P، Western Union، MoneyGram
قابلیت ارائه: 2000 کیلومتر در روز
توضیحات محصول

مشخصات فنی کابل فیبر نوری



ویژگی های فیبر نوری

ویژگی های نوری، هندسی، مکانیکی و محیطی ITU-T G.652.د فیبر نوری با جدول زیر مطابقت دارند:



ویژگی ها مقادیر مشخص واحدها
ویژگی های نوری
قطر میدان حالت در 1310nm 9.1±0.5 μm
در 1550nm 10.3 ± 07 mm
ضریب کاهش در 1310nm ≤0.36 dB/km
در 1550nm ≤0.23 dB/km
عدم یکنواختی کاهش ≤0.05 دی بی
طول موج انتشار صفر (λ)0) ۱۳۰۰ ¥ ۱۳۲۴ nm
حداکثر شیب صفر پراکندگی (S)0max) ≤0.092 ps/(nm2·km)
ضریب پراکندگی حالت قطبی (PMD)ق) ≤0.2
طول موج قطع (λ)سی سی) ≤1260 nm
ضریب پراکندگی ۱۲۸۸-۱۳۳۹nm ≤3.5 ps/(nm·km)
1550nm ≤18 ps/(nm·km)
شاخص شکستگی موثر گروه (N)eff) در 1310nm 1.466 -نه.
در 1550nm 1.467 -نه.
ویژگی های هندسی
قطر پوشش 125.0±10 μm
پوشش غیر دایره ای ≤1.0 %
قطر پوشش 245.0±100 μm
خطای تمرکز پوشش ≤120 μm
پوشش غیر دایره ای ≤6.0 %
خطای تمرکز بخش پوشش هسته ≤0.8 μm
خطای تمرکز پوشش / پوشش ≤120 μm
ویژگی های مکانیکی
کرلینگ ≥4 m
فشار ثابت ≥0.69 GPa
نیروی نوار پوشش ارزش متوسط 1.۰-۵0 N
مقدار اوج 1.3-8.9 N
از دست دادن انعطاف ماکرو F60mm، 100 دایره، در 1550nm ≤0.05 دی بی
F32mm، 1 دایره، در 1550nm ≤0.05 دی بی




ویژگی های کابل

ساخت و پارامتر کابل

سیم زمین بالا شامل سیم فولادی پوشیده از آلومینیوم و یک لوله فولادی با فیبر نوری است.



نوع کابل: OPGW-48B1.3-190[205].185.4

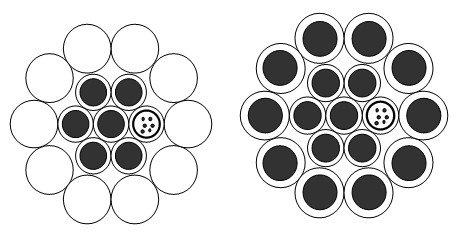

بخش متقاطع OPGW

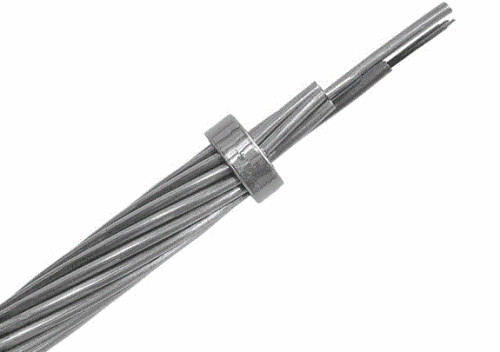

سیم آلیاژ آلومینیوم OPGW - واحد نوری فولاد ضد زنگ با روکش آلومینیوم مرکزی 0

ساختار   مواد نه، نه قطر ماده
فیبر جی652.د 48
مرکز 20٪ سیم AS 1 قطر 4.0mm
لایه 1 لوله SUS 4 قطر 4.0mm
20٪ سیم AS 2 قطر 4.0mm
لایه 2 20٪ سیم AS 12 قطر 4.0mm






مشخصات OPGW



پست ها داده های فنی
سرنگون شده هسته، لایه 1، لایه 2
جهت قرار دادن لایه بیرونی دست راست است
قطر کابل (نامی) 20.0mm
وزن کابل (تقریباً) 1365kg/km
قطعات متقاطع پشتیبان AS سیم 188.5 میلی متر2
قدرت کششی نامشخص (RTS) 205kN
ماژول انعطاف پذیری (E-Modulus) 162.0kN/mm2
ضریب طول کششی حرارتی 13.0×10-6/ک
حداکثر استرس کاری (40٪ RTS) 82.0kN
استرس روزانه ((EDS)) ((18٪ ٪25٪RTS)) 36.9 ~ 51.25kN
مقاومت DC در 20°C 0.442 اوم/کلم
جریان کوتاه مدت (1.0s، 40°C~200°C) 13.62kA
ظرفیت جریان کوتاه مدت I2t 185.4kA2s
کمترین شعاع خم نصب 30 برابر قطر کابل
عملیات 15 برابر قطر کابل
محدوده دما نصب -10°C~+60°C
انبار و حمل و نقل -40°C تا +60°C
عملیات -40°C تا +80°C

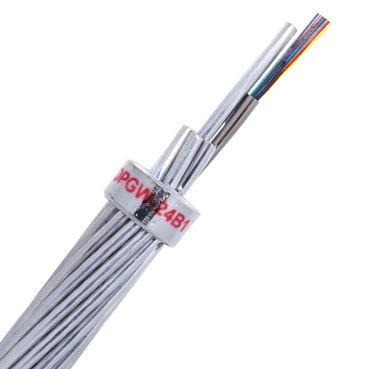

سیم آلیاژ آلومینیوم OPGW - واحد نوری فولاد ضد زنگ با روکش آلومینیوم مرکزی 1




شناسایی رنگ فیبر و لوله های گسسته



فیبر های فردی و لوله های آزاد باید با استاندارد TIA/EIA-598-A مطابقت داشته باشند و از کد رنگی زیر استفاده کنند.



لوله فولادی 1 (سیگنال های شماره 1-12): فیبر نوری تک حالت (SM)

رنگ های فیبر

نه 1 2 3 4 5 6 7 8 9 10 11 12
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب



لوله های فولادی 2 (فیبر های شماره 13 تا 24): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (50mm pitch)

نه 13 14 15 16 17 18 19 20 21 22 23 24
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


لوله فولادی 3 (سیستم های فیبر شماره 25 تا 36): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (100mm pitch)

نه 25 26 27 28 29 30 31 32 33 34 35 36
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


لوله فولادی 4 (فیبر شماره 37-48): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (150mm pitch)

نه 37 38 39 40 41 42 43 44 45 46 47 48
رنگ آبی نارنجی سبز قهوه ای خاکستری سفید قرمز طبیعت زرد بنفش صورتی آب
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌







بسته بندی و حمل و نقل





سیم آلیاژ آلومینیوم OPGW - واحد نوری فولاد ضد زنگ با روکش آلومینیوم مرکزی 2سیم آلیاژ آلومینیوم OPGW - واحد نوری فولاد ضد زنگ با روکش آلومینیوم مرکزی 3

با توجه به طول کابل، ما نوع مختلف رول (D,d,b,w1,w2) را برای بارگذاری کابل انتخاب می کنیم.

سیم آلیاژ آلومینیوم OPGW - واحد نوری فولاد ضد زنگ با روکش آلومینیوم مرکزی 4





توصیه های نصب

روش نصب:

از IEEE Std 524-1992 و روش های توصیه شده شرکت ما برای نصب OPGW استفاده کنید، همانطور که توصیه می شود.
