کابل نوری opgw برای کابل Opgw خط 48 هسته ای 220kv

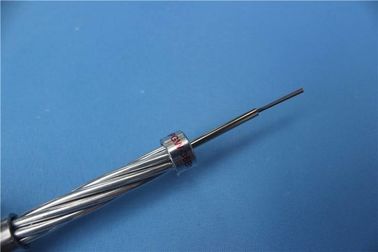

لوله مرکزی فولاد ضد زنگ توسط یک یا دو لایه سیم های فولادی با روکش آلومینیومی (ACS) یا مخلوطی از سیم های ACS و سیم های آلیاژ آلومینیوم احاطه شده است.پرکاربردترین کابل ها هستند، طراحی آنها به طور کامل با رایج ترین نیازهای خطوط برق سازگار است.
برنامه های کاربردی
1. سیم زمین کامپوزیت فیبر نوری [OPGW] برای نصب در خطوط برق جدید با عملکرد مضاعف سیم زمین و ارتباط مناسب است.
2. به ویژه برای نصب بر روی خطوط برق معمولی و ولتاژ بالا.
3. محافظت از روشنایی و هدایت جریان اتصال کوتاه.
داده های تکنیکی

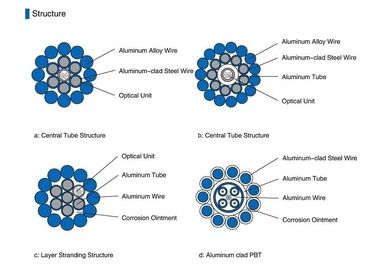

| جزئیات ساختار |
|
تحت عنوان |
خیر |
قطر |
| مرکز |
سیم 20% AS |
1 |
2.70 |
میلی متر |
| لایه 1 |
سیم 20% AS |
4 |
2.70 |
میلی متر |
| SUS-Tube |
2 |
2.70 |
میلی متر |
| لایه 2 |
سیم 20% AS |
10 |
2.70 |
میلی متر |
| |
|
|
|
|
|
| |
طبق استانداردهای IEEE std 1138,IEC 60794-4 |
|
|
|
|
| |
شماره و نوع فیبر |
|
|
48 |
G652D |
| |
قطر استاندارد |
|
|
13.50 |
میلی متر |
| |
پشتیبان مقطع |
|
|
97.30 |
mm2 |
| |
|
بخش سیم AS |
|
97.30 |
mm2 |
| |
جرم تقریبی |
|
|
687.0 |
کیلوگرم بر کیلومتر |
| |
استحکام کششی رتبه بندی شده |
|
|
117.0 |
kN |
| |
حداکثر کشش مجاز (40% RTS) |
|
|
46.8 |
N/mm2 |
| |
استرس روزانه (25% RTS) |
|
|
29.3 |
N/mm2 |
| |
تنش حاشیه کرنش (70% RTS) |
|
|
81.9 |
N/mm2 |
| |
مدول الاستیسیته |
|
|
162.0 |
GPa |
| |
ضریب افزایش طول حرارتی |
|
|
13.0 |
× 10-6/ºC |
| |
مقاومت DC محاسبه شده در 20 درجه سانتیگراد |
|
|
0.878 |
Ω/کیلومتر |
| |
ظرفیت جریان اتصال کوتاه (40 ~ 200 درجه سانتیگراد، 0.25 ثانیه) |
|
|
45.3 |
kA2·س |
| |
نسبت کشش و وزن |
|
|
17.40 |
کیلومتر |
| درجه حرارت |
نصب و راه اندازی |
|
|
-10ºC~+50 |
ºC |
| دامنه: |
حمل و نقل و بهره برداری |
|
|
-40 درجه سانتیگراد ~ 80+ |
ºC
|

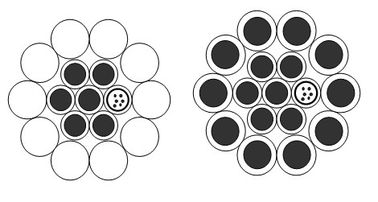

سطح مقطع
