کابل فیبر نوری هوایی 24 هسته ای OPGW Optical Ground Wire
لوله فولادی مرکزی با پوشش Al توسط یک یا دو احاطه شده است لایه هایی از سیم های فولادی با روکش آلومینیومی (ACS) یا مخلوط سیم های ACS و سیم های آلیاژ آلومینیوم طراحی لوله فولادی ضد زنگ با پوشش Al، سطح مقطع AL را افزایش می دهد رسیدن به جریان خطا و عملکرد مقاومت در برابر صاعقه بهتر است. برای خط انتقال که به قطر کوچک و خطای بزرگ نیاز دارد اعمال شود جاری.
امکانات
• قطر بزرگ، ظرفیت فیبر بزرگ
• ساختار پایدار و قابلیت اطمینان بالا است
• قابلیت عالی در برابر ظرفیت جریان اتصال کوتاه جانبی و برجسته
• طراحی رشته بهینه می تواند طول اضافی فیبر نوری ثانویه را بدست آورد
• تعداد رشته ها را می توان در دو یا سه لایه طراحی کرد
• با سیم های زمین مشترک مطابقت دهید
مشخصات
| ساختار | حداکثر تعداد فیبر | منطقه مقطعی AS | قطر (میلی متر) | وزن (کیلوگرم بر کیلومتر) | RTS(kN) | مقاومت 20 درجه سانتی گراد DC (O/km) | 40-200 درجه سانتیگراد ظرفیت جریان اتصال کوتاه مجاز (KA2.S) | |
| OPGW-24B1.3-100-[118;50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13.2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS، واحد 1/2.5 | ||||||||
| OPGW-24B1.3-100-[60;74] | 1/2.6/40AS+5/2.5/40AS+ | 24 | ≈100 | 13.2 | ≤479 | ≥60 | ≤0.49 | ≥74 |
| 11/2.8/40AS، واحد 1/2.5 | ||||||||
| OPGW-24B1.3-110-[133;63] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈110 | 14 | ≤760 | ≥133 | ≤0.83 | ≥63 |
| 10/3.2/20AS، واحد 1/2.5 | ||||||||
| OPGW-24B1.3-110-[140;68] | 1/2.8/20AS+5/2.7/20AS+ | 24 | ≈110 | 14.3 | ≤791 | ≥140 | ≤0.80 | ≥68 |
| 11/3.05/20AS، واحد 1/2.6 | ||||||||
| OPGW-24B1.3-110-[67;95] | 1/2.9/20AS+5/2.8/20AS+ | 24 | ≈37 | 14.1 | ≤473 | ≥67 | ≤0.40 | ≥95 |
| 12/2.8/AA، واحد 1/2.7 | ≈74 (AA) |
توجه: این دیتاشیت فقط می تواند مرجع باشد، اما مکمل قرارداد نیست.لطفا برای جزئیات با واحد فروش تماس بگیرید.

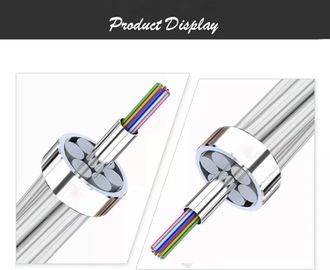

ساختار و تصاویر محصول
بسته بندی و حمل و نقل
کابل در طول های مشخص شده در PI یا طبق نیاز عرضه می شود.هر طول بر روی یک درام چوبی آهنی جداگانه ارسال می شود.حداقل قطر بشکه درام کمتر از 30 برابر قطر کابل نخواهد بود.
برای جلوگیری از نفوذ آب، انتهای کابل با درپوش های محافظ پلاستیکی آب بندی می شود.انتهای آن برای آزمایش به راحتی در دسترس خواهد بود.یک گزارش آزمایش بازرسی نهایی با داده های عملکرد میرایی برای هر فیبر در داخل درام ضمیمه شده است.
