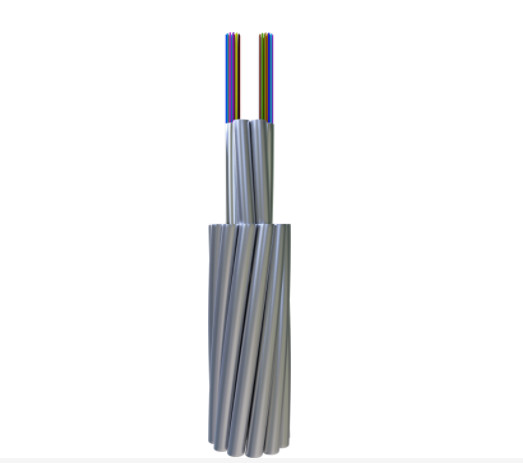

سیم زمینی لوله ای متراکم از فیبر نوری

OPGW یک سیم است که دارای فیبر نوری در داخل است و به دو هدف می پردازد: به عنوان سیم زمینی و برای ارتباطات. این سیم عمدتا برای خطوط ارتباطی که 110KV، 220KV، 500KV، 750KV،و هزینه های اضافی جدید.

ویژگی ها

لوله های فولاد ضد زنگ پر از ژل از فیبر نوری محافظت و پشتیبانی می کنند. کنترل دقیق عملکرد خوبی را در شرایط مختلف تضمین می کند. فیبر های بیشتری در لوله های بزرگتر قرار می گیرند.این باعث می شود آن را قوی و قابل اعتماد با خواص الکتریکی و مکانیکی خوب.





	کاهش				پهنای باند		پراکندگی حالت قطبی شدن
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	فیبر های فردی	ارزش پیوند طراحی (M=20، Q=0.01%)
G652D	️	️	≤0.35dB/km	≤0.21dB/km	️	️	≤0.20ps/ کیلومتر	≤0.1ps/ کیلومتر
G655	️	️	️	≤0.22dB/km	️	️	≤0.20ps/ کیلومتر	≤0.1ps/ کیلومتر
50/125μm	≤3.0dB/km	≤1.0dB/km	️	️	≥600MHz.km	≥1200MHz.km	️	️
62.5/125μm	≤3.5dB/km	≤1.0dB/km	️	️	≥200MHz.km	≥600MHz.km	️	️

عملکرد

	طبقه بندی	مواد	ارزش
ساخت و ساز	فیبر نوری	G652D/G655 و غیره	2 - 144
	لوله محافظ	لوله از فولاد ضد زنگ	1.5 تا 6 میلی متر
	خط متراکم	سیم AS/سیم AA/Al Rod	1.5 تا 6 میلی متر
	حداکثر قطر		30 میلی متر
	حداکثر، بخش متقاطع		500mm2
ویژگی	طبق استانداردهای DL/T 832، IEC60794-4-10، IEEE1138
	حداکثر مقاومت کششی (RTS) (kN)		700
	حداکثر قدرت خرد ((N/100mm)		3000
	حداکثر ظرفیت جریان کوتاه (40°C تا 200°C) ((kA2s)		2000
	حداقل شعاع خم (دنیامیک)		20D
	حداقل شعاع خم (استاتیک)		15D
عملکرد محیط زیست	نصب (°C)		-10 تا +50
	حمل و نقل و استفاده (°C)		-40 تا +65

توجه: D قطر کابل است.

نوع خاص و داده های فنی

نه، نه	داده های فنی
	نوع محصول	نوع ساختار	حداکثر. شمارش کن	بخش سیم AS (mm2)	قطر (ملی متر)	وزن کابل (kg/km)	قدرت کششی متوسط (kN)	20°CDC مقاومت (Ω/km)	ظرفیت جریان کوتاه مدت (40-200°C kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS+4/2.5/20AS+ 11/2.8/20AS، واحد نوري 2/2.5	48	≈90	13.2	≤641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS، واحد نوري 2/2.5	48	≈90	13.2	≤457	≥57	≤0.52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS+5/2.5/20AS+ 11/2.8/20AS، واحد نوري 1/2.5	24	≈100	13.2	≤674	≥118	≤0.93	≥50
4	OPGW-24B1.3-100-[60؛74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS، واحد نوري 1/2.5	24	≈100	13.2	≤479	≥60	≤0.49	≥ 74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS+5/2.5/20AS+ 10/3.2/20AS، واحد نوري 1/2.5	24	≈110	14	≤760	≥133	≤0.83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS+5/2.7/20AS+ 11/3.05/20AS، واحد نوري 1/2.6	24	≈110	14.3	≤791	≥140	≤0.80	≥68
7	OPGW-24B1.3-110-[67]	1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA، واحد نوري 1/2.7	24	≈37 ≈74 ((AA)	14.1	≤473	≥67	≤0.40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS+5/2.9/20AS+ 12/2.9/20AS، واحد نوري 1/2.8	36	≈120	14.6	≤820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS، واحد نوري 1/2.8	36	≈120	14.6	≤700	≥95	≤0.55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS، واحد نوري 1/2.8	36	≈120	14.6	≤582	≥ 74	≤0.42	≥110
11	OPGW-72B1.3-120- [147;76]	1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS، واحد نوري 2/2.9	72	≈120	15.2	≤832	≥147	≤0.76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS، واحد نوري 2/2.9	72	≈120	15.2	≤711	≥96	≤0.53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS، واحد نوري 2/2.9	72	≈120	15.2	≤591	≥ 74	≤0.40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS+5/3.0/20AS+ 12/3.0/20AS، واحد نوري 1/2.9	36	≈ 130	15.2	≤879	≥155	≤0.72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS، واحد نوري 1/2.9	36	≈ 130	15.2	≤751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS، واحد نوري 1/2.9	36	≈ 130	15.2	≤624	≥ 79	≤0.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/20AS، واحد نوري 1/3.1	36	≈140	16.1	≤995	≥175	≤0.65	≥100
18	OPGW-36B1.3-140-[115؛140]	1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS، واحد نوري 1/3.1	36	≈140	16.1	≤850	≥115	≤0.45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/AA، واحد نوري 1/3.1	36	≈49 ≈96 ((AA)	16.1	≤611	≥86	≤0.31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS+5/3.3/20AS+ 12/3.3/20AS، واحد نوري 1/3.2	48	≈150	16.6	≤1055	≥182	≤0.60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS، واحد نوري 1/3.2	48	≈150	16.6	≤901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS، واحد نوري 1/3.2	48	≈150	16.6	≤747	≥95	≤0.33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS، واحد نوري 2/3.2	72	≈150	16.6	≤998	≥172	≤0.64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS، واحد نوري 2/3.2	72	≈150	16.6	≤ 853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS، واحد نوري 1/3.4	48	≈ 170	17.6	≤1190	≥198	≤0.54	≥ 150
26	OPGW-72B1.3-170-[199؛156]	1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS، واحد نوري 2/3.5	72	≈ 170	18.2	≤1187	≥199	≤0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS، واحد نوري 1/3.5	48	≈180	18.2	≤1372	≥252	≤0.72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS+5/3.6/20AS+ 12/3.6/20AS، واحد نوري 1/3.5	48	≈180	18.2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS، واحد نوري 1/3.5	48	≈180	18.2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS، واحد نوري 1/3.5	48	≈180	18.2	≤888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235-[268].243.4	1/2.7/20AS+4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS واحد اپتیکال 1/35	48	≈235	20.3	≤1594	≥268	≤0.38	≥2434

انواع دیگر فیبر نوری و تعداد سیم های رشته دار در صورت درخواست در دسترس هستند.

ویژگی های آزمایش مکانیکی و محیطی

ماده	روش آزمایش	الزامات
تنش	IEC 60794-1-2-E1 بار: بر اساس ساختار کابل طول نمونه: حداقل 10 متر، طول متصل حداقل100 متر مدت زمان: 1 دقیقه	40%RTS بدون فشار اضافی فیبر ((0.01٪) ، بدون کاهش اضافی (0.03dB). فشار فیبر 60٪RTS≤0.25٪،کم شدن اضافی≤0.05dB (هیچ خفیف اضافی پس از آزمایش وجود ندارد).
خردش کن	IEC 60794-1-2-E3 بار: بر اساس جدول بالا، سه امتیاز مدت زمان: 10دقيقه	کاهش اضافی در 1550nm ≤0.05dB / فیبر؛ هیچ آسیب به عناصر
نفوذ آب	IEC 60794-1-2-F5B زمان: 1 ساعت طول نمونه: 0.5 متر ارتفاع آب: 1 متر	هيچ ريزي آبي وجود نداره
چرخه ی دمایی	IEC 60794-1-2-F1 طول نمونه: حداقل 500 متر محدوده دما: -40°C تا +65°C چرخه: 2 زمان باقی ماندن در آزمایش دمای دوچرخه: 12 ساعت	تغییر در ضریب ضخامت باید کمتر از 0.1dB/km در 1550nm باشد.

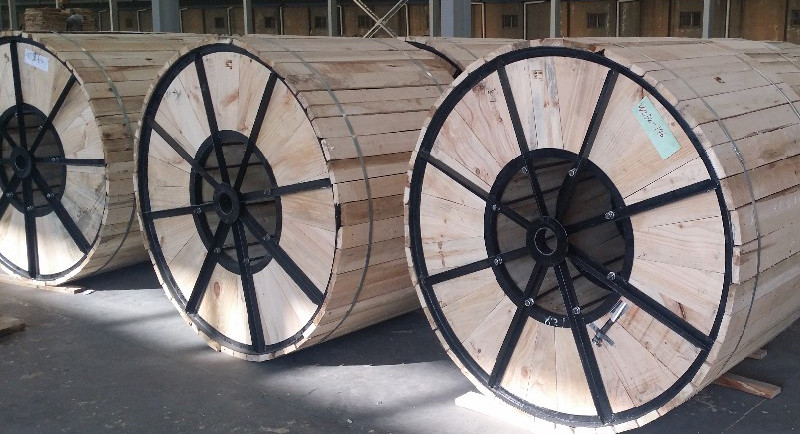

بسته بندی و حمل و نقل
