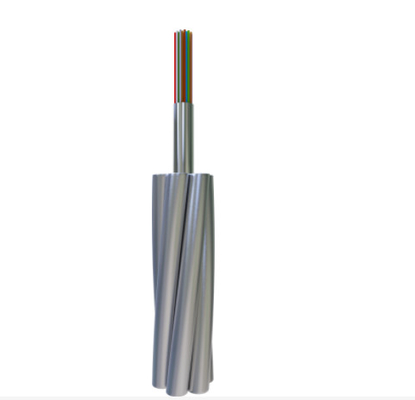

سیم زمینی بالا از فیبر نوری کامپوزیت (یک لوله)

ویژگی ها

حفاظت و پشتیبانی از فیبر نوری توسط لوله های فولاد ضد زنگ که با ژل هیدروفوبک پر می شوند، فراهم می شود.عملکرد کششی خوب است. لوله ها دارای قطر کوچک و وزن کم هستند، که منجر به بار اضافی کم بر برج می شود. واحد نوری دارای طول بیش از حد مناسب فیبر است.که آسان ساختنش را آسان می کند..

	کاهش				پهنای باند		پراکندگی حالت قطبی شدن
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	فیبر های فردی	ارزش پیوند طراحی (M=20، Q=0.01%)
G652D	️	️	≤0.35dB/km	≤0.21dB/km	️	️	≤0.20ps/ کیلومتر	≤0.1ps/ کیلومتر
G655	️	️	️	≤0.22dB/km	️	️	≤0.20ps/ کیلومتر	≤0.1ps/ کیلومتر
50/125μm	≤3.0dB/km	≤1.0dB/km	️	️	≥600MHz.km	≥1200MHz.km	️	️
62.5/125μm	≤3.5dB/km	≤1.0dB/km	️	️	≥200MHz.km	≥600MHz.km	️	️

ساخت و اجرا

	طبقه بندی	مواد	ارزش
ساخت و ساز	فیبر نوری	G652D/G655 و غیره	۲ تا ۴۸
	لوله محافظ	لوله از فولاد ضد زنگ	1.5 تا 6 میلی متر
	خط متراکم	سیم AS/سیم AA/Al Rod	1.5 تا 6 میلی متر
	حداکثر قطر		18 میلی متر
	حداکثر، بخش متقاطع		200mm2
ویژگی	طبق استانداردهای DL/T 832، IEC60794-4-10، IEEE1138
	حداکثر مقاومت کششی (RTS) (kN)		280
	حداکثر قدرت خرد ((N/100mm)		2200
	حداکثر ظرفیت جریان کوتاه (40°C تا 200°C) ((kA2s)		100
	حداقل شعاع خم (دنیامیک)		20D
	حداقل شعاع خم (استاتیک)		15D
عملکرد محیط زیست	نصب (°C)		-10 تا +50
	حمل و نقل و استفاده (°C)		-40 تا +65

توجه: D قطر کابل است.

نوع خاص و داده های فنی

نه، نه	داده های فنی
	نوع محصول	نوع ساختار	حداکثر تعداد فیبر	بخش سیم AS (mm2)	قطر (ملی متر)	وزن کابل (kg/km)	قدرت کششی متوسط (kN)	20°CDC مقاومت (Ω/km)	ظرفیت جریان کوتاه مدت (40-200°C kA2.s)
1	OPGW-24B1.3-40-[51]	6/3.0/20AS، واحد نوري 1/3.0	24	≈40	9.0	≤304	≥51	≤2.10	≥9
2	OPGW-24B1.3-50-[58]؛11.5	6/3.2/20AS، واحد نوري 1/3.2	24	≈50	9.6	≤345	≥58	≤1.82	≥115
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS، واحد نوري 1/3.8	48	≈70	11.4	≤475	≥77	≤1.30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS، واحد نوري 1/3.8	48	≈70	11.4	≤340	≥42	≤0.70	≥38

انواع دیگر فیبر نوری و تعداد سیم های رشته دار در صورت درخواست در دسترس هستند.

ویژگی های آزمایش مکانیکی و محیطی

ماده	روش آزمایش	الزامات
تنش	IEC 60794-1-2-E1 بار: بر اساس ساختار کابل طول نمونه: حداقل 10 متر، طول متصل حداقل100 متر مدت زمان: 1 دقیقه	40%RTS بدون فشار اضافی فیبر ((0.01٪) ، بدون کاهش اضافی (0.03dB). فشار فیبر 60٪RTS≤0.25٪،کم شدن اضافی≤0.05dB (هیچ خفیف اضافی پس از آزمایش وجود ندارد).
خردش کن	IEC 60794-1-2-E3 بار: بر اساس جدول بالا، سه نقطه زمان: 10 دقیقه	کاهش اضافی در 1550nm ≤0.05dB / فیبر؛ هیچ آسیب به عناصر
نفوذ آب	IEC 60794-1-2-F5B زمان: 1 ساعت طول نمونه: 0.5 متر ارتفاع آب: 1 متر	هيچ ريزي آبي وجود نداره
چرخه ی دمایی	IEC 60794-1-2-F1 طول نمونه: حداقل 500 متر محدوده دمای: -40°C تا +65°C چرخه: 2 زمان باقی ماندن در آزمایش دمای دوچرخه: 12 ساعت	تغییر در ضریب ضخامت باید کمتر از 0.1dB/km در 1550nm باشد.
