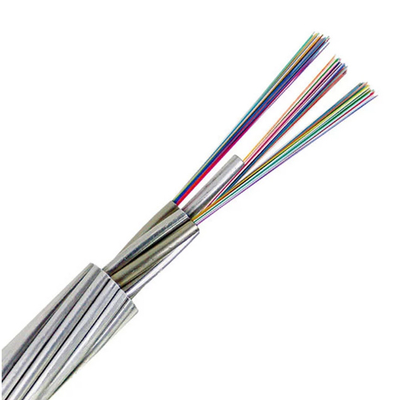

OPGW سیم هوا 24/48 هسته OPGW کابل فیبر نوری تک حالت G652D

نوع لوله باز مرکزی

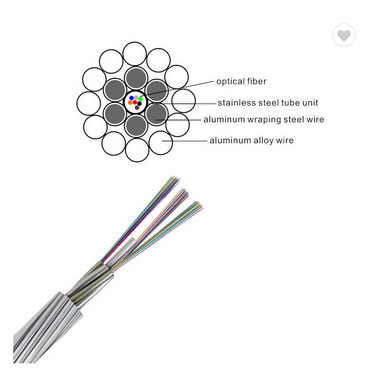

فیبر ها به صورت گسسته در یک لوله فولاد ضد زنگ بسته شده و مقاوم در برابر آب قرار می گیرند که با ژل ضد آب پر شده است.این لوله حفاظت از فیبر در طول نصب و کار در شرایط محیطی سخت فراهم می کندلایه آلومینیومی بالای لوله اختیاری است. لوله نوری ضد زنگ در مرکز کابل قرار دارد که توسط لایه های تک یا چند لایه ای از فولاد پوشش آلومینیوم و سیم های آلومینیومی محافظت می شود.سیم های فولادی آلومینیوم پوشش داده شده در اطراف واحد نوری به صورت تراپیز شکل گرفته اند تا ساخت و ساز فشرده ای را فراهم کنندسیم های فلزی قدرت مکانیکی را برای مقاومت در برابر شرایط سخت نصب و کار فراهم می کنند، در حالی که هدایت برای کنترل افزایش دمای در شرایط مدار کوتاه را به دست می آورند.

لوله های چند لوله

انواع لوله های چند گره

فیبر ها در یک لوله ضد آب از فولاد ضد زنگ که حاوی ژل ضد آب است، بسته شده اند.لایه داخلی یک کابل استاندارد چند لایه شامل دو یا سه لوله نوری فولاد ضد زنگ است که به صورت حلقه ای متصل هستندنوع لوله های چندگانه مناسب برای تقاضای زیاد فیبر (بیش از 48 فیبر) با حداکثر 144 فیبر است.آن را می تواند نیازهای ظرفیت جریان بزرگ و برش های گسترده ای را برآورده کند.

درخواست

OPGW به عنوان یک سیم زمینی و یک سیستم ارتباطی در خطوط برق جدید، به ویژه در خطوط ولتاژ بالا و فوق العاده کار می کند.ارائه ارتباطات فیبر اضافه شده و ارائه جریان مدار کوتاه و مقاومت برق.

کابل های OPGW عمدتاً در خطوط 500KV، 220KV و 110KV استفاده می شوند. آنها به طور معمول به دلیل قطع برق و محدودیت های امنیتی در خطوط جدید استخدام می شوند.آنها مناسب ترین خطوط ولتاژ بالا بیش از 110KV با امتداد طولانی (معمولا بیش از 250 متر) هستند.

ویژگی ها

فیبر و LعروسکTبی بی Cشناسايي

فیبر های جداگانه و لوله های گشاده باید با استاندارد TIA/EIA-598-A مطابقت داشته باشند و از کد رنگی که در زیر مشخص شده است پیروی کنند.

لوله فولادی 1 (سیگنال های شماره 1-12): فیبر نوری تک حالت (SM)

رنگ های فیبر

لوله های فولادی 2 (فیبر های شماره 13 تا 24): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (50mm pitch)

لوله فولادی 3 (سیستم های فیبر شماره 25 تا 36): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (100mm pitch)

لوله فولادی 4 (فیبر شماره 37-48): فیبر نوری تک حالت (SM)

یک ردیاب سیاه (150mm pitch)
